Зміна діаграми

Форматування рядків і стовпців

Комірки є основоположними елементами для задання форматування, тому основні параметри форматування рядків і стовпців накладаються через команди форматування комірок.

Окремо можна змінити параметри висоти рядків і ширини стовпців. Для цього необхідно виділити відповідні рядки/стовпці і перетягнути мишею мужу: верхню для рядка і праву для стовпця. Для задання точного значення висоти і ширини потрібно використати команди Главная – Ячейки – Формат – Высота строки/Ширина столбца.

Команди Главная – Ячейки – Формат – Автоподбор высоты стороки/ Автоподбор ширины столбца дозволяють автоматично так підібрати значення відповідних параметрів, щоб введений в комірку текст був повністю відображений.

Діаграма може бути змінена як з використанням кнопок відповідних панелей, так і пунктів контекстного меню по натисненню правої кнопки на виділеному елементі діаграми.

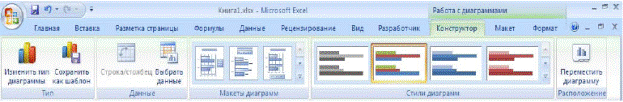

Вкладка Конструктор (рис. 6.5) складається з панелей: Тип, Данные, Макеты диаграмм, Стили диаграмм, Расположение.

Основні операції, які виконуються цими інструментами: зміна типу і розташування діаграми, її даних і стилю.

Рисунок 6.5 – Вкладка Конструктор

Панель Тип призначена для зміни типу побудованої діаграми. Пункт Сохранить как шаблон дозволяє зберегти для подальшого використання змінену користувачем діаграму.

На панелі Данные можна вибрати новий або відкоригувати обраний діапазон даних (додати/видалити ряди даних), поміняти місцями дані в рядку на дані в стовпці.

На панелі Макеты диаграмм можна застосувати один із запропонованих макетів оформлення діаграм даного типу.

Панель Стили диаграмм дозволяє застосувати стильове оформлення діаграми в цілому.

Панель Расположение призначена для зміни місця розташування діаграми: перемістити на інший лист або розмістити на окремому.

Вкладка Макет (рис. 6.6) містить панелі: Текучий фрагмент, Вставить, Подписи, Оси, Фон, Анализ, Свойства. Ці інструменти призначені для додавання і налаштування окремих елементів діаграми.

Рисунок 6.6 – Вкладка Макет

Панель Текущий фрагмент дозволяє вибрати потрібний елемент діаграми (у списку Елементы диаграммы) і відформатувати його (кнопка Формат виділеного фрагмента), або повернути форматування до первісного вигляду (кнопка Восстановить форматирование стиля).

Панель Вставить потрібна для вставки малюнків, фігур і написів у діаграму.

Панель Подписи дозволяє додати і розмістити в діаграму підпису відповідних елементів: заголовка діаграми, назви осей, легенди, даних, таблиці даних.

За допомогою панелі Оси на діаграмі відображаються основні осі і лінії сітки.

Панель Фон призначена для налаштування параметрів області побудови, а також елементів тривимірних діаграм (Стенка диаграммы, Основание диаграммы, Поворот обьемной фигуры).

Вкладка Формат (рис. 6.7) включає панелі: Текущий фрагмент, Стили фигур, Стили WordArt, Упорядочить і Размер з інструментами, які дозволяють відформатувати окремі елементи діаграми.

Рисунок 6.7 – Вкладка Формат

Панель Текущий фрагмент працює аналогічно такій ж панелі на вкладці Макет і дозволяє відформатувати вибраний елемент.

На панелі Стили фигур можна налаштувати потрібний стиль оформлення, задати заливку кольором, окантовку (контур), ефекти для вибраного елемента діаграми.

Панель Стили WordArt дозволяє задати оформлення текстових елементів, наявних у діаграмі (підписи по осях, заголовки, легенду і ін.)

Панель Упорядочить дозволяє управляти розміщенням об'єктів (діаграм) на аркуші відносно один одного.

Панель Размер призначена для завдання точного розміру і масштабу діаграми.
