Специфика оценки надежности сложных комбинированных систем

При оценке надежности сложных комбинированных систем возника­ет ряд задач, связанных со спецификой функционирования большой системы.

Особенно это относится к системам, где основу составляет механика, когда взаимодействие и взаимовлияние отдельных частей машины про­является особенно сильно и этими связями нельзя пренебречь.

Рассмотрим наиболее характерные задачи, которые надо разрешать при расчете показателей надежности таких систем.

1. Расчленение сложной системы на независимые подсистемы. Наиболее выгодно, с позиций облегчения расчета надежности, расчле­нить сложную систему на возможно большее число независимых под­ систем и, оценив самостоятельно их надежность, рассчитывать показа­тели всей системы по формулам для расчлененных структур. Основные случаи, когда можно выполнить такую процедуру, были рассмотрены выше.

2. Выявление элементов, лимитирующих надежность системы. В любой сложной системе ее детали и элементы играют неодинаковую роль в обеспечении надежности изделия. Если расчет надежности про­водить без предварительного инженерного анализа работоспособности изделия и осуществлять механический перебор и оценку всех элементов системы, то может оказаться непомерно трудной задачей рассчитать надежность сложного изделия, которое имеет десятки тысяч деталей, а изменение состояния каждого элемента так или иначе влияет на работо­способность всей системы.

При анализе надежности сложного изделия прежде всего необходи­мо все его элементы и детали разбить на следующие группы.

1. Элементы, отказ которых (нарушение ТУ) практически не влияет на работоспособность изделия (деформация кожуха, изменение окраски поверхности и т.п.). Отказы этих элементов могут рас­сматриваться изолированно от системы. Часто говорят не об от­казах, а о неисправном состоянии таких элементов.

2. Элементы, работоспособность которых в рассматриваемые промежутки времени практически не изменяется, т.е. (ста­нины и корпусные детали, гидростатические подшипники, малонагруженные элементы с большим запасом прочности).

3. Элементы, ремонт или регулировка которых возможны или при работе изделия, или с остановками, не влияющими на его эффек­тивность (подналадка и замена режущего инструмента на станке, регулировка карбюратора автомобильного двигателя).

4. Элементы, отказ которых может привести к отказам изделия в рассматриваемый период времени.

Таким образом, анализу подлежат лишь элементы последней группы и имеется ограниченное число элементов, которые, в основном, и опре­деляют надежность изделия и служат объектом рассмотрения. При рас­чете параметрической надежности, в первую очередь, выявляются все те подсистемы, механизмы и элементы, которые участвуют в изменении выходных параметров машины.

3. Установление категорий для частей (элементов) машины с уче­том последствий отказа. В зависимости от последствий отказа элемен­ты должны быть подразделены на категории с различными требования­ми к их надежности.

Для сложного изделия, как правило, нельзя назначить только общее значение допустимой вероятности безотказной работы P (t) без диффе­ренциации этого показателя на категории по последствиям отказа.

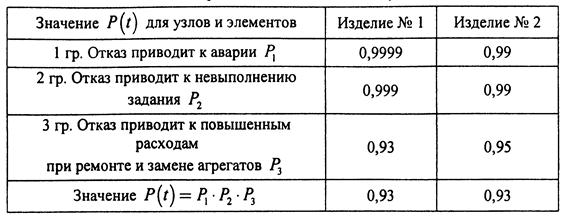

Действительно, пусть, например, имеем два изделия с данными по вероятностям отказа за одинаковый период эксплуатации, приведенны­ми в таблице 2. Из таблицы видно, что значение P (t) одинаково для обоих изделий. Однако второе изделие имеет значительно большую вероятность возникновения отказов, приводящих к недопустимым по­следствиям.

Таблица 2 – Сравнение безотказности двух изделий

При оценке надежности ответственных изделий, кроме общего зна­чения P (t), следует отдельно подсчитывать вероятность безотказной работы для различных категорий отказов.

Назначение численных значений допустимых P (t) и соответствую­щих Т_р связано с оценкой как экономических факторов, так и возмож­ных катастрофических последствий отказа системы.

В различных отраслях машиностроения разработаны классификато­ры, которые разбивают все основные узлы и элементы конкретного из­делия на категории по допустимой вероятности отказа (или безотказной работы). Чем выше требования к изделию, тем больше допустимое зна­чение P (t). При этом в отдельную категорию следует выделять те элементы, отказы которых могут привести к тяжелым и тем более к катастрофическим последствиям.

4. Оценка экстремальных ситуаций. Для того чтобы не допускать отказов, связанных с тяжелыми последствиями, т.е. обеспечить для этой категории Р (t) = 1, необходимо выявить те экстремальные ситуации, в которых может оказаться сложная система.

В общем случае это связано с тем, что скорость изменения выходного параметра по тем или иным причинам принимает макси­мально возможное или даже недопустимое значение.

Такие реализации будем называть экстремальными. Они могут быть двух типов: собственно экстремальные, как следствие наиболее небла­гоприятного сочетания внешних факторов, но находящихся в допусти­мых пределах, и аварийные, которые связаны с нарушением условий эксплуатации или проявлением нарушений ТУ при изготовлении изде­лия.

Если для простых систем выявление экстремальных ситуаций, как правило, не вызывает трудностей (это наибольшие нагрузки, скорости, температуры), то для сложных систем необходимо провести исследова­ния по выявлению такого сочетания факторов, которое приведет к . Действительно, например, повышение скорости движения в ме­ханизмах для одних элементов может привести к повышению их рабо­тоспособности (переход к жидкостному трению в подшипнике сколь­жения, лучшая циркуляция охлаждающей жидкости, выход механизма из резонансной зоны и т. п.), а для других к ухудшению условий их ра­боты (рост динамических нагрузок, повышение тепловыделения и т. п.). Поэтому суммарное воздействие на механизм будет наибольшим лишь при определенных режимах его работы. Если требуется выявить наи­худшее начальное состояние изделия, то также необходимо решить за­дачу о наиболее неблагоприятном распределении допусков (ТУ) на па­раметры элементов и оценить вероятность возникновения нежелатель­ной ситуации (например, нахождение размеров всех деталей машины на границах полей допусков маловероятно).

При проектировании и эксплуатации машин с высокими требова­ниями к надежности функционирования необходимо численно оценить опасность отказа анализируемой системы.

Обеспечение безопасности является специальной задачей в проблеме надежности, и этому вопросу посвящен целый ряд исследований.

5. Применение принципа избыточности. Для обеспечения высокого уровня надежности сложных систем, содержащих элементы, не удовле­творяющие поставленным требованиям, широко используется метод резервирования. Однако специфика механических систем заключается в том, что метод резервирования здесь сравнительно редко применяется в чистом виде. Можно привести лишь отдельные примеры резервирования для машин, к которым предъявляются высокие требо­вания надежности. Например, для повышения надежности ходовой час­ти грузовых автомобилей применяют двойные задние колеса (нагру­женный резерв), запасное колесо (ненагруженный резерв), кроме основ­ного имеется ручной тормоз (ненагруженный резерв).

В самолетах применяют резервирование привода в системе управле­ния крылом. В авиационных гидросистемах у золотниковых устройств управления (так называемых бустерах) применяют двойные и даже тройные золотники. В технологических автоматизированных комплек­сах создают параллельные технологические потоки (одновременное решение задач производительности и надежности).

Однако для механических систем и изделий для повышения надеж­ности более характерно применение принципа избыточности, который является более общим, чем резервирование.

Создание запасов прочности, износостойкости (например, за счет увеличения площади опорных поверхностей), жесткости, виброустойчивости, теплостойкости и т.п. приводит к тому, что повышается запас надежности, поскольку область работоспособности изделия удаляется от предельных состояний.

При создании надежных систем принцип избыточности проявляется в том, что установленный ресурс изделия намного ниже среднего. Не­доиспользование потенциальной долговечности изделия дает гарантию его безотказной работы.

Избыточность – основной метод повышения надежности сложных систем как механических, так и биологических. Резервирование – част­ный случай избыточности, когда дискретно в несколько раз повышается надежность элемента. Избыточность позволяет непрерывно повышать надежность до необходимого уровня за счет повышения работоспособ­ности отдельных элементов.

6. Выбор показателей для оценки надежности сложной системы. В сложной системе имеются, как правило, элементы, узлы и подсистемы с различными требованиями к уровню надежности. Поэтому номенклату­ра показателей, применяемых для оценки надежности машины, доста­точно широка.

Для большинства высокоразвитых машин, в первую очередь, должен быть установлен гарантированный период безотказной работы Т_г по тем параметрам, которые отражают требования к безопасности и к со­хранению основных функций, заданных в технических условиях на данное изделие. При этом должен быть обеспечен запас надежности К_н > 1. Поскольку каждый из выходных параметров имеет свою зако­номерность изменения во времени и, соответственно, по разному изменяются значения запаса надежности К_нi для каждого из них, то запас надежности всей системы может лимитировать то один, то другой па­раметр (рисунок 10).

Остальные показатели надежности применяются в зависимости от назначения, требований к качеству и цикличности функционирования машины.

7. Анализ эффективности сложной системы. При оценке параметрической надежности сложных систем характерным является возмож­ность функционирования машины и при более низких значениях пара­метров, чем это предусмотрено техническими требованиями, в резуль­тате чего снижается эффективность работы машины. В общем случае можно считать, что эффективность - это количественная характеристи­ка объема выполняемой машиной работы. Для оценки эффективности часто выбирают один из основных показателей, который связан с назна­чением машины. Это может быть объем перемещенных грузов, количество обработанных изделий, процент попадания в цель, длительность выполнения задания и другие.

Примеры показателей эффективности различных машин:

• металлорежущий станок - производительность, шт./мин;

• турбина - развиваемая мощность, кВт;

• самолет - дальность полета, км;

• колесная машина - грузоподъемность, т;

• насосная станция - производительность, л/ч;

• трактор с сельхозмашиной - производительность, га/ц;

• измерительная машина - быстродействие, с;

• автомобильный двигатель - расход горючего, л/км.

Рисунок 10 – Запас надежности систем с несколькими выходными параметрами

Параметрическая надежность машины (сложной системы) должна оцениваться и по отношению к показателям, характеризующим эффек­тивность ее работы. Однако специфика здесь заключается в том, что допустимые значения этих выходных параметров связаны с конкретны­ми условиями применения данной машины и с оценкой целесообразно­сти экономических затрат на поддержание заданного уровня эффектив­ности. Чем выше параметрическая надежность машины, т.е. чем мед­леннее изменяются ее выходные параметры в процессе эксплуатации, тем дольше сохраняется высокая эффективность ее работы, а, следова­тельно, и конкурентоспособность данной модели.
