Лекция №7. Основные методы телеграфирования

Основные понятия и определения. Различают схемы телеграфирования с односторонней и двусторонней одновременной (поочередной) передачей телеграфных сообщений. Вид телеграфной связи между двумя пунктами, при котором сообщения могут передаваться только в одном направлении, называется односторонним. Вид телеграфной связи между двумя пунктами, при котором сообщения могут передаваться одновременно в обоих направлениях (поочередно в каждом из двух направлений), называется двусторонним одновременным (поочередным).

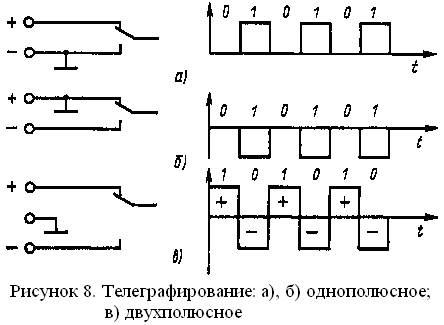

При телеграфировании постоянным током различают однополюсную и двухполюсную передачи информации. При однополюсной передаче формируются посылки тока только одной полярности. Пауза между посылками обозначается отсутствием тока (рисунок 8, а, б). Этот метод называют телеграфированием с пассивной паузой.

При двухполюсной передаче информация передается посредством посылок положительной и отрицательной полярности, и метод телеграфирования называется телеграфированием с активной паузой (рисунок 8, в).

Преимуществом двухполюсной передачи по сравнению с однополюсной является то, что изменения входящего тока меньше сказываются на работе приемных устройств, так как отрицательная и положительные посылки изменяются в равной степени. При однополюсной передаче изменяется только посылка одной полярности. Кроме того, вследствие большой крутизны нарастания тока сигнала при двухполюсной передаче значительно меньше сказывается влияние токов помех, имеющихся в линии. Указанные преимущества обусловили более широкое применение на практике двухполюсной передачи информации.

В зависимости от того, как включается передатчик схемы телеграфирования (при односторонней передаче), работающие током одной полярности, делятся на схемы рабочего тока и схемы постоянного тока. При отсутствии передачи в схемах рабочего тока контакты передатчика разомкнуты и ток в линии отсутствует, а в схемах постоянного тока контакты передатчика замкнуты и в линии постоянно протекает ток.

Схемы двусторонней одновременной передачи телеграфных сообщений подразделяются на дифференциальные и мостиковые. В нашей стране в основном используются дифференциальные схемы.

Схемы односторонней и двусторонней передачи информации. Схемы постоянного тока используются для включения стартстопных телеграфных аппаратов. Применение постоянного тока обеспечивает стабильный момент отпускания приемного электромагнита, управляющего пуском в ход приемника телеграфного аппарата.

Схема односторонней передачи информации постоянным током применительно к телеграфному аппарату СТА-М67 изображена на рисунке 9, а. В цепь передатчика телеграфного аппарата включена линейная батарея Б. Стартстопный контакт передатчика СКП при отсутствии передачи замкнут и в линии связи ЛС течет ток, контролируемый измерительными приборами ИП. При наличии линейной батареи на одной станции телеграфные аппараты работают на расстоянии 200... 250 км. Напряжение батареи для аппаратов СТА-М67 должно быть не менее 100... 120 В. Для уменьшения постоянной времени цепи (увеличения крутизны нарастания принимаемых импульсов, зависящей от индуктивности электромагнита ЭМ) включают переменный резистор R. Для повышения устойчивости работы телеграфных аппаратов на линиях с пониженным сопротивлением изоляции и увеличения дальности связи линейная батарея иногда включается на обеих станциях.

Схемы односторонней передачи, как отмечалось, могут быть использованы при однополюсной и двухполюсной работе. Однако реализация схем при двухполюсной передаче встречает определенные трудности, поэтому такие схемы применяются в основном в местных цепях.

При двусторонней одновременной передаче схема включения телеграфных аппаратов должна быть такой, чтобы разделялись входящий и выходящий токи, аппараты должны включаться при поступлении посылок, т. е. с противоположной станции и не включаться от посылок своего передатчика. Такое разделение токов в наиболее распространенной дифференциальной схеме осуществляет поляризованное реле.

Телеграфирование постоянным током осуществляется по:

· однопроводным линиям с использованием земли в качестве обратного провода;

· двухпроводным линиям и жилам подземных и морских кабелей.

В качестве однопроводных используются воздушные линии со стальными проводами диаметром 3... 6 мм. При передаче информации с помощью двухполюсных посылок применяются линейные батареи напряжением 120... 160 В при входящем приемном токе 20... 25 мА. При этом максимальная дальность связи без трансляции достигает 400... 500 км. Наличие трансляций позволяет увеличить дальность связи до 2000 км.

При передаче телеграфных сообщений могут быть использованы также двухпроводные телефонные цепи, что позволяет получить дополнительную телеграфную связь без затрат на подвеску проводов. При этом применением различных схем включения телеграфных аппаратов в телефонную цепь устраняется влияние телеграфных токов на телефонную передачу. Наибольшее распространение получила схема Пикара телеграфирования постоянным током (рисунок 9, б), применяемая на двухпроводных телефонных цепях из стальных или медных проводов. Передача информации осуществляется следующим образом. Посылки постоянного тока I ₀ от передающего телеграфного аппарата ТА₁ через фильтр нижних частот F поступает к средней точке трансформатора Тр_l, где вследствие симметрии полуобмоток разветвляется на две равные части . На приемном конце токи, текущие в каждой из полуобмоток Тр₂, который идентичен Tp_l, объединяются, и полный ток I ₀ поступает на приемный телеграфный аппарат ТА₂. Отсутствие в телефонной сети (в первичных обмотках трансформаторов) токов помех от телеграфной работы объясняется тем, что полуобмотки трансформаторов выполняются строго симметричными, а токи в полуобмотках проходят в противоположных направлениях и равны друг другу. Фильтры нижних частот, включенные на выходе телеграфных аппаратов, обеспечивают подавление высших гармоник телеграфного сигнала, способствуют исключению влияния телеграфных токов па телефонную передачу.
