Приращение кинетической энергии рассматриваемой жидкости

, (III.9)

где dQ – массовый расход, одинаковый независимо от рассматриваемого сечения.

В случае невязкой жидкости к выделенному объему приложены силы тяжести, сила давления жидкости на боковую поверхность и силы давления на торцовые площадки объема.

Поскольку жидкость несжимаема, внутренняя энергия рассматриваемого объема не меняется при его перемещении, и в уравнение кинетической энергии входит только работа внешних сил. При перемещении выделенной массы жидкости из положения I – II в положение I´ – II´ вес жидкости в объеме с работу не совершает, и, следовательно, работа сил тяжести может быть вычислена как работа при перемещении жидкости, заключенной в объеме а, в положение жидкости, заключенной в объеме в:

,

где z ₁ и z ₂ – расстояния до центров тяжести объемов а и в от некоторой горизонтальной плоскости или, иначе, ордината этих центров тяжести. Можно также рассматривать z ₁ и z ₂ с точностью до малых высшего порядка как ординаты центров сечений I и II.

Работа сил давления на боковую поверхность выделенного объема равняется нулю, так как эти силы нормальны к этой поверхности. Работа сил давления на торцы равна разности

уравнение кинетической энергии имеет, таким образом, следующий вид:

Разделим на dt и сгруппируем члены этого уравнения, помещая члены, относящиеся к сечению I, в левую часть, а относящиеся к сечению II – в правую часть равенства. В результате получим:

Заменив и разделив затем левую и правую части на величину , получим

(III.10)

где .

Это и сеть уравнение Бернулли, написанное для участка элементарной струйки между сечениями I и II. Его можно представить также в разностной форме:

или, обозначая разности между величинами в скобках в виде приращений,

(III.11)

если неограниченно сближать между собой сечения I и II, то уравнение (III.11) можно представить в дифференциальной форме:

(III.12)

Так как сечения I и II взяты произвольно, то уравнение Бернулли можно записать также в виде

. (III.13)

Геометрическое и энергетическое истолкование уравнения Бернулли. Рассмотрим сначала геометрическое истолкование.

Отнесем струйку к системе координат xyz (рис. III.6) и напишем уравнение Бернулли для трех произвольных сечений струйки:

Здесь z – геометрическая высота центра тяжести сечения над плоскостью x 0 y;

– пьезометрическая высота;

– скоростная высота или скоростной напор.

Все эти величины имеют линейную размерность, следовательно, их сумма, обозначаемая через Н, имеет также размерность длины. Величину Н называют полным напором в данном сечении струйки.

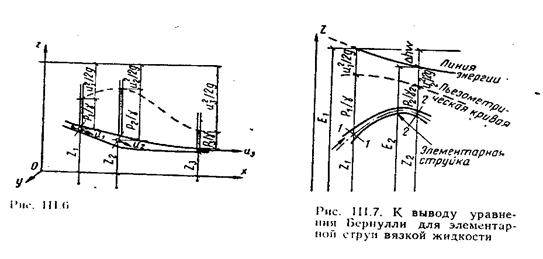

Для каждого поперечного сечения элементарной струйки величина Н может быть представлена совокупностью отрезков z, и , как это изображено на рис. III.6.

Соединив между собой концы отрезков Н, получим кривую, расположенную в горизонтальной плоскости; эту плоскость и кривую на ней называют плоскостью и линией полного напора.

Соединив кривой концы отрезков , получим линию, которую называют пьезометрической линией или пьезометрической кривой.

Итак, рис. III.6 дает геометрическое истолкование уравнения Бернулли. Можно видеть, как по длине струйки меняются слагаемые этого уравнения. Если сечение расширяется и, следовательно, скорость уменьшается, то уменьшается скоростной напор, но возрастает сумма .

Если рассматривать уравнение Бернулли как уравнение энергии, то каждое слагаемое этого уравнения надо расценивать как некоторую составляющую полной энергии (потенциальную или кинетическую), и каждое из этих слагаемых должно измеряться в единицах работы. Уравнение (III.13) представлено в линейных единицах, поэтому, чтобы перевести его в уравнение работы, надо помножить его на единицу силы; если помножить его, например, на 1Н, то уравнение не изменится, но размерность каждого слагаемого будет выражена в Нм (Дж) и, следовательно, представит собой некоторую энергию, отнесенную к 1Н жидкости, проходящей через данное сечение в 1 с. Такую энергию называют удельной. В соответствии с этим z будет удельной потенциальной энергией, обусловленной тем, что данный 1 Н жидкости находится на высоте z (относительно плоскости y 0 x) и может совершать работу, равную z, Дж.

Аналогично будет удельной потенциальной энергией, зависящей от давления р. Таким образом, тот же 1 Н жидкости, находящейся на высоте z, обладает еще энергией давления, равной Дж. Итак, - потенциальная удельная энергия давления.

Величина зависит от скорости, следовательно, это будет удельная кинетическая энергия.

Пьезометрическая линия отделяет область изменения потенциальной энергии от области изменения кинетической энергии.

Легко видеть, что с энергетической точки зрения уравнение Бернулли показывает, что сумма потенциальной энергии (положения и давления) и кинетической энергии есть величина постоянная, т.е. одинаковая по пути данной элементарной струйки невязкой жидкости. Полная удельная энергия остается неизменной. Таким образом, уравнение Бернулли представляет собой закон сохранения механической энергии при движении идеальной жидкости.

Уравнение Бернулли для элементарной струйки вязкой жидкости. Вязкая жидкость испытывает сопротивление при движении, и ее удельная энергия не может сохраняться неизменной вдоль струйки.

В соответствии с этим при движении вязкой жидкости в уравнение Бернулли надо ввести поправку на потери напора при переходе от некоторого сечения струйки к сечению, расположенному ниже по течению. Обозначая потери напора через , получим следующую запись уравнения Бернулли применительно к некоторым двум произвольным сечениям струйки жидкости:

(III.14)

или

Линия, проведенная через концы отрезков Е (см. рис. III.7), называется и в этом случае линией полного напора, но теперь она не располагается в горизонтальной плоскости, а понижается в направлении в направлении течения; чем больше наклон этой линии, тем интенсивнее расходуется энергия по пути. Отметим, что пьезометрическая линия по-прежнему может как снижаться, так и повышаться в зависимости от изменения скорости при изменении площади сечения струйки.

Отношение потерь напора на длине участка струйки к самой длине называют средним гидравлическим уклоном для этого участка.

Гидравлический уклон – величина безразмерная и в общем случае переменная. Обычно его обозначают буквой i. Уклон в данном сечении выражается, очевидно, величиной

(III.15)

Понятие об уклоне можно ввести и для пьезометрической линии. Средний пьезометрический уклон тогда определится по формуле

(III.16)

Пьезометрический уклон может быть положительным, равным нулю, и отрицательным.

.
