Методология IDEF 3

Стандарт IDEF 3 является развитием WFD –подхода и предназначен для описания бизнес-процессов нижнего уровня. Он содержит объекты – логические операторы, с помощью которых показывают альтернативы и места принятия решений в бизнес-процессе, а также объекты – стрелки с помощью которых показывают временную последовательность работ в бизнес-процессе (Рис. 2.32).

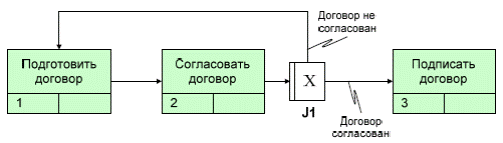

Рис. 2.32. Схема бизнес-процесса в стандарте IDEF 3

В отличие от классической методологии WFD в стандарте IDEF 3 связи между работами делятся на три типа:

· Связь предшествования: обозначает, что вторая работа начинает выполняться после завершения первой работы

· Связь отношения - вторая работа может начаться и даже закончиться до того момента, когда закончится выполнение первой работы

· Связь потоков объектов: обозначает одновременно как временную последовательность работ, так и сам материальный, либо информационный поток. В данном примере вторая работа начинает выполняться после завершения первой работы. При этом выходом первой работы является объект, название которого надписано над стрелкой. Эта связь также обозначает, что объект, порождаемый первой работой, используется в последующих работах.

Помимо наличия нескольких типов связей между работами в стандарте IDEF 3 логические операторы, которые в данном случае называются перекрестками, также делятся на несколько типов: «Исключающий ИЛИ», «И» и «ИЛИ».

Перекрестки «И» и «ИЛИ» подразделяются еще на два подтипа – синхронные и асинхронные. Перекрестки синхронного типа обозначают, что работы запускаются одновременно. Перекрестки асинхронного типа требований к одновременности не предъявляют.

Схемы взаимосвязи работ называются схемами расхождения, если от перекрестка расходится несколько работ и схемами схождения, если к перекрестку подходит несколько работ (Рис. 2.33).

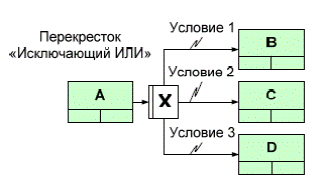

Рис. 2.33. Перекресток «Исключающий ИЛИ» в схеме расхождения и перекресток «И» в схеме схождения

Ниже в таблице приведены обозначения, названия и смысл всех типов перекрестков как в схемах схождения, так и в схемах расхождения (Таблица 2.10).

Таблица 2.10 - Обозначения, названия и смысл типов перекрестков в схемах схождения и расхождения

Название перекрестков	Обозначение перекрестков	Смысл перекрестков
Схема расхождения	Схема схождения
«Исключающий ИЛИ»		Только одна последующая работа запускается	Только одна предшествующая работа должна быть завершена
«И»	Асинхронный		Все последующие работы запускаются	Все предшествующие работы должны быть завершены
Синхронный		Все последующие работы запускаются одновременно	Все предшествующие работы должны быть завершены одновременно
«ИЛИ»	Асинхронный		Одна или несколько последующих работ запускаются	Одна или несколько предшествующих работ должны быть завершены
Синхронный		Одна или несколько последующих работ запускаются одновременно	Одна или несколько предшествующих работ должны быть завершены одновременно
