Счетчики-делители

Счетчики-делители предназначены для деления числа или частоты повторения импульсов на заданный к267оэффициент Ксч. Обычно требуемый коэффициент меньше числа состояний счетчика 2N, что обусловливает необходимость исключения «лишних» состояний. Например, для построения счетчика-делителя с Ксч = 10 необходим четырехразрядный счетчик, число состояний которого следует уменьшить с 16 до 10 исключением шести лишних. Пример реализации десятичного счетчика на JК-триггерах с входной логикой приведен на рис. 2.18. Счетчики-делители такого вида, построенные как счетчики с параллельным переносом, обладают наибольшим быстродействием, поскольку счетные импульсы поступают на все триггеры одновременно.

Счетчик-делитель может быть реализован и на D-триггерах. Однако функциональная схема получается более сложной из-за большого числа дополнительных логических элементов. Поэтому для таких делителей предпочтительнее JК-триггеры с входной логикой.

Широкое применение на практике находят делители, построенные на основе счетчиков с последовательным переносом, в схему которых вводится обратная связь для исключения лишних состояний. Такой счетчик работает в режиме суммирования или вычитания до некоторого состояния, задаваемого коэффициентом счета Ксч. Это состояние дешифрируется устройством, на выходе которого формируется сигнал сброса счетчика в исходное нулевое состояние. Сигнал сброса по цепи обратной связи поступает на R-входы всех триггеров одновременно, благодаря чему они устанавливаются в нуль.

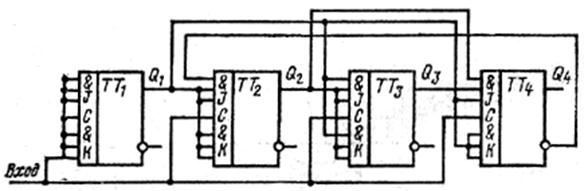

Рис. 2.18. Счетчик-делитель на 10 с параллельным переносом

Счетчик-делитель мажет быть построен и без дополнительных элементов. Для построения такого счетчика необходимо разложить заданный коэффициент деления на сомножители, каждый из которых содержит целую степень числа 2 или целую степень числа 2 с добавлением единицы:

Кдел = 2α + 1 или Кдел = 2β (2α + 1),

или Кдел = 2β (2α + 1) +1 или Кдел =

= 2γ [2β (2α + 1) +1];

где α, β, γ – целые числа 1, 2, 3,...

Примеры такого разложения для Ксч = 2÷00 приведены в табл. 2.6.

Рассмотрим несколько примеров построения счетчиков-делителей с использованием табл. 2.6.

Пример 1. Счетчик-делитель на 3.

Коэффициент деления разлагается на сумму (2+1). Для реализации счетчика требуются два JК-триггера, соединенных, как показано на

рис. 2.19, а. Как следует из временных диаграмм (рис. 2.19, б) в качестве выхода делителя можно использовать выход любого из триггеров.

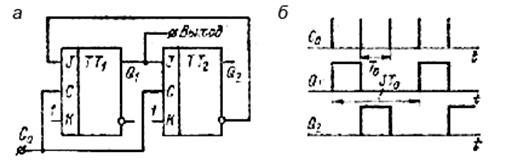

Рис. 2.19. Счетчик-делитель на 3: а – функциональная схема; б – временные диаграммы.
