Способы представления и передачи цифровой информации

Элементная база цифровой электроники.

1. Способы представления и передачи цифровой информации.
2. Элементарные структуры цифровой электроники.
3. Логические элементы.
4. Микросхемы комбинационного типа.
5. Микросхемы последовательностного типа.

Для математического описания процессов преобразования, хранения и передачи цифровой информации принят аппарат алгебры логики, которая называется Булевой в честь создателя. В Булевой алгебре переменные принимают только 2 фиксированных значения:

· Событие истинно – логическая единица;

· Событие ложно – логический нуль.

Эти переменные называются битами (бит – binary digit).

Аппарат двоичной логики для описания процессов в цифровых устройствах потому, что логической 1 может быть поставлено в соответствие состояние «включено», а логическому 0 – «выключено». В соответствии с логическим 0 и логической 1 можно выделить следующие способы представления цифровой информации электрическими сигналами:

• Потенциальный;

При потенциальном способе логической единице соответствует , а логическому нулю - .

• Импульсный;

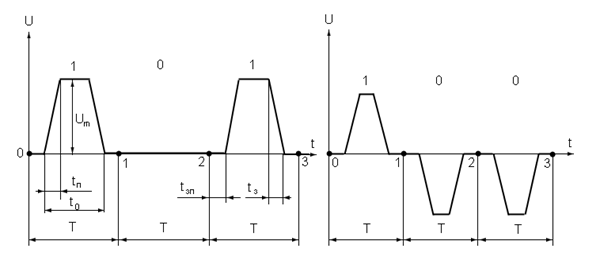

При импульсном способе передачи информации логической единице соответствует наличие импульса тока, логическому нулю – отсутствие; логической единице соответствует положительный импульс тока, логическому нулю – отрицательный. Характерной особенностью является запаздывание импульса тока относительно начала такта .

• Динамический.

Динамический способ характеризуется наличием или отсутствием серии импульсов на всем пути следования.

Способы передачи цифровой информации.

• Последовательный;

При последовательном способе для передачи информации используется один кодовый проводник, в каждый такт по которому передается один разряд двоичного слова, причем может быть передача младшим битом вперед или старшим битом вперед.

Область применения – передача на большие расстояния.

Недостаток – снижение производительности передачи.

• Параллельный.

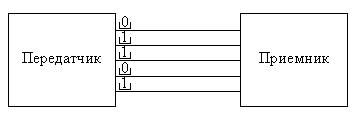

При параллельном способе передачи на всех кодовых проводниках шины одновременно возникает сигнал высокого или низкого уровня, соответствующий разряду двоичного слова.

Область применения – внутри цифровых и микропроцессорных систем.

Достоинство – высокая производительность.

Шина – набор параллельных проводников, связанных общим функциональным назначением.
