Основные соотношения между токами и напряжениями в активном четырехполюснике

Схема замещения транзистора активным четырехполюсником

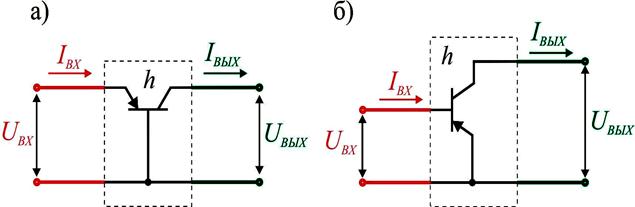

Рис. 5.1– Замена транзистора активным четырехполюсником в схеме с ОБ (а) и в схеме с ОЭ (б)

При изучении входных и выходных характеристик было установлено, что они зависят от схемы включения транзистора, имеют линейные и нелинейные участки, для каждой схемы можно выделить семейство входных и выходных характеристик, и они оказывают влияние друг на друга. Поэтому для определения усилительных свойств транзистора в заданной схеме и расчета схем вводятся “h”-параметры транзистора. Для определения “h”-параметров транзистор заменяется активным четырехполюсником, в котором входные и выходные параметры связаны “h”-параметрами.

(5.1)

Из электротехники известно, что связь между приращениями токов и напряжений в таком четырехполюснике записывается следующей системой уравнений:

Пользуясь этими уравнениями, определим физический смысл h – параметров и рассмотрим способы их нахождения по входным и выходным характеристикам.

(5.2)

• Расчет h11, h12 параметров и их физический смысл

Для определения h11 примем, что UВЫХ=const, т.е. Δ UВЫХ= 0.

Из (5.1):

(5.3’)

Из формулы (5.3) видно, что физический смысл параметра h11– входное сопротивление. Он имеет размерность Ом:

Для определения h12 примем, что IВХ=const, т.е. Δ IВХ=0.

(5.3)

(5.4)

Из (5.1):

Параметр h12 называется коэффициентом обратной связи по напряжению, и он не имеет размерности. Величина обратная h12 – коэффициент усиления по напряжению.

Т.е.

	(5.4’)

• Расчет h21, h22 параметров и их физический смысл

Для определения h21 примем, что UВЫХ=const, т.е Δ UВЫХ= 0.

(5.5)

Из (5.2)

Из формулы (5.5) видно, что физический смысл параметра h21– коэффициент усиления по току. Он не имеет размерности:

	(5.6’)

Для определения h22 примем, что IВХ=const, т.е

Δ IВХ=0.

(5.6)

Из (5.2)

(5.5’)

Из формулы (5.6) видно, что физический смысл параметра h22– выходная проводимость. Он имеет размерность Сим. Обратная величина h22 – это выходное сопротивление, Ом

5.3 Определение «h» – параметров по статическим характеристикам

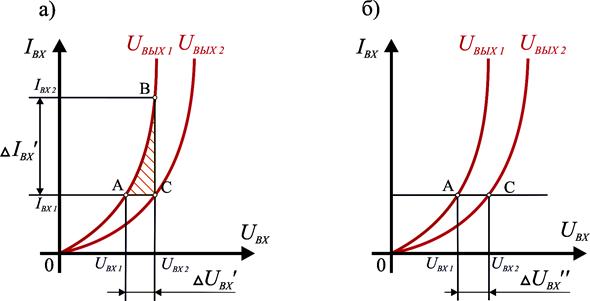

Рис. 5.2 – Определение «h» – параметров по статическим характеристикам

Для определения “h”-параметров по входным характеристикам (рис. 5.2, а) на известных статических характеристиках строится характеристический прямоугольный треугольник, вершины которого находятся на известных характеристиках. От вершин треугольника опускаются перпендикуляры на ось I_ВХ в масштабе определяется треугольник Δ I_ВХ и на ось U_ВХ в масштабе определяется треугольник Δ U_ВХ.

		Из (рис. 5.2, б) определим:     Из характеризующего ΔАFG (рис. 5.2, г) определим:     h22– выходная проводимость. Обратная величина h22– это выходное сопротивление

Из характеризующего ΔАВС (рис.5.2, а) определим:

Из (рис. 5.2, в) определим:

h21– коэффициент передачи (усиления) по току.
