Магнитооптические диски

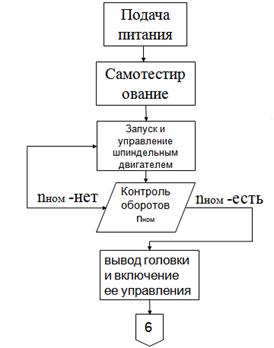

Особенности функционирования винчестеров

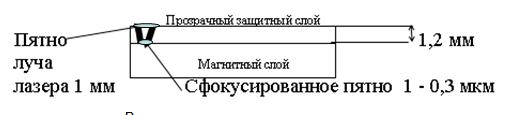

Запись осуществляется термомагнитным способом. Магнитное поле головки способно перемагнитить только микроскопическую зону, разогретую лазерным лучом до температуры выше точки Кюри (200^оС). Зона, вышедшая из под луча, запоминает полученное состояние намагниченности. Мощность лазера при считывании уменьшается в 10 раз. Изменение магнитного состояния слоя приводит к поляризации света(изменении угла отражения светового луча). При перемагничивании луч от лазера падает под одним углом, если «1», и не меняется «0», происходит изменение.

В магнитооптике используют двухпроходную - трехпроходную запись:

1 –й проход диска под головкой:

Сектор стирают. Головка создает постоянное магнитное поле, а лазер включается на полную мощность при проходе под ним сектора(ов). В результате все засвеченные области данных переводятся в одно и тоже состояние намагниченности.

2-й проход под головкой:

Непосредственное выполнение записи. Для этого при записи 1 направление магнитного поля меняется на противоположное и над этими точками формируется мощный импульс лазера.

3-й проход под головкой:

Проверяется считывание записанной информации – верификация.

Размер сектора МОД может быть стандартным (512байт), а может быть и увеличенным (2048 байт). При больших секторах записи снижается доля служебной информации. Количество секторов на треке – переменно и здесь применяется зонная запись. При этом в каждой зоне имеются служебные и резервные области, позволяющие переназначать сектора для пользователя.

Магнитоптические диски имеют следующие размеры:

5,25” (двухсторонние) - 650 Мб; 1,3, 2,6, 4,6 Гб;

3,5”(односторонние) – 128, 230, 540, 640 Мб; 1,3 Гб.

Устройства и диски обладают обратной совместимостью: устройства большой емкости могут работать с устройствами малой емкости.

Форматирование выполняется специальной утилитой, входящей в комплект драйверов устройства. Низкоуровневое форматирование производится в процессе производства, которое в дальнейшем может выполнить и пользователь. При низкоуровневом форматировании задается размер сектора. Форматирование верхнего уровня выполняется под конкретную файловую систему и может выполнятся на уровне дискет или на уровне винчестера.

В первом случае диск представляется в виде большой дискеты и в его нулевом логическом блоке содержится загрузчик без таблицы носителя. Дискета подразумевает сменяемость, но работает с драйвером уже загруженной операционной системы.

Во втором случае диск начинается с таблицы разделов и для системы выглядит как жесткий диск, который может обслуживаться BIOS без всяких загружаемых драйверов и без учета смены носителя. Поэтому некорректная смена носителя может привести к потери данных, когда после смены носителя ОС не обновляет таблицы размещения файлов.

26. Оптические диски CD, DVD, PD.

Оптические диски CD, CD-R и CD-RW имеют прозрачную поликарбонатную (пластиковую) основу, над которой расположен слой, хранящий информацию, защищенный сверху лаком. Хранящий слой расположен ближе всего к верхней стороне. CD и DVD диски диаметром 120 мм и толщиной 1,2 мм имеют одну спиральную дорожку, начинающуюся с внутренней стороны диска. Эта спираль имеет 22 188 витков и длину более 5 км.

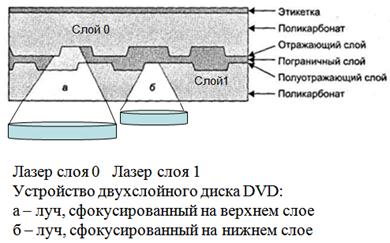

Двухслойные диски DVD. Отличие от CD:

- Ширина трека и продольный размер битовой ячейки уменьшается в 2 раза

- Убраны коррекции ячеек избыточности кода

- Информация может храниться на 2-х слоях

- Используются 2 стороны диска

- Для считывания измеряется длина волны лазера 650 нм

- Изменена система начального кодирования, используется 16-битовые коды

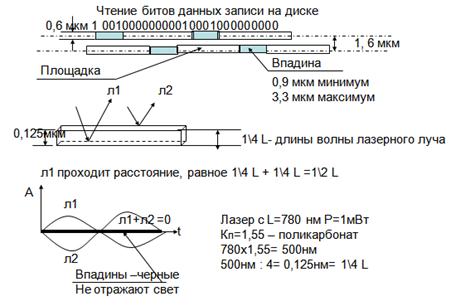

При записи лазер прожигает информационный слой и делает впадину. При считывании информации на границе ямок и площадок производится единичный бит.

Принцип записи информации, информация записывается в сессиях. Каждая сессия имеет 99 треков.
