Види підйомно-транспортного устаткування




Найширшого поширення в роздрібній торговій мережі й особливо в одноповерхових приміщеннях одержали візки. Маючи високу маневреність і невеликі габаритні розміри, вони дозволяють переміщувати вантажі масою від 100 кг до 1 т на відстань до 100 м. Застосовують візки для горизонтального переміщення вантажів. Це основні засоби механізації, що використовуються в кожному магазині. Візки являють собою раму з колесами, на якій укріплюють пристосування (платформу чи вили), призначені для підтримки товарів під час переміщення. До рами візка кріпиться ручка для її пересування. Конструктивно ручні візки випускають із двома, трьома і чотирма колесами; зі стаціонарною чи піднімальною платформою. Колеса візків обертаються не тільки в горизонтальній, але й у вертикальній площині. Вони бувають з ручним чи механічним приводом. Вантажопідйомність візків від 50 до 1000 кг. Кожен тип візків має літерне і цифрове позначення:

ТГ - візок вантажний для переміщення тарно-штучних вантажів;

ТГВ - візок вантажний з піднімальними вилами тощо.

Цифри зазначають вантажопідйомність візка.

Візок ТГ-50 складається зі звареної металевої рами з дерев'яним настилом. Він має невеликі розміри і високу маневреність. Передні

площадках шахта має двері, що замикаються, які забезпечують безпеку користування. Двері кабіни ліфта можуть бути двійчастими чи розсувними, які відкриваються вручну чи за допомогою приводу. Вони забезпечуються спеціальними замками чи електричним блокуванням, яке не дозволяє кабіні рухатися при відкритих дверях. Ліфти обладнані обмежниками швидкості і уловлювачами, що не допускають падіння кабіни і противаги у випадку обриву чи ослаблення канатів, а також зупиняють їх при перевищенні швидкості. Ліфти розрізняють по вантажопідйомності від 100 кг до 5000 кг, висоті підйому від 5,2 до 45 м і швидкості руху кабіни.

Ліфт вантажний малий магазинний ЛГМ-100 призначений для підйому й опускання вантажів у магазинах. Висота підйому - від 2,73 до 5,2 м. Двері шахти двостулкові, розстібні, що відкриваються вручну. Керування зовнішнє, кнопкове. Ліфт забезпечений меха­нічним і електричним блокуваннями, що виключають можливість включення ліфта при відкритих дверях чи відкриванні їх при відсутності кабіни на поверсі.

Підйомники служать для спуска вантажів у підвальне примі­щення чи переміщення товарів з підсобних приміщень, розташованих під торговими залами, на робоче місце продавця. На відміну від ліфтів підйомники можуть переміщувати вантаж не тільки вертикально, але й по похилій площині. Кабіну замінює обгороджена площадка, вантажопідйомність І висота підйому нижчі.

Похилий підйомник ПН-200 складається з платформи, ферми, по якій він рухається, приводу, верхнього і нижнього огородження. Форма кріпиться до стіни і підлоги. Платформа має огородження. Двері оснащені електричним блокуванням (тому підйомник включається тільки при закритих дверях огородження) І механічною системою, що перешкоджає відкриттю двері під час роботи. Усе це забезпечує безпеку при його експлуатації. Найбільша висота підйому — 3,3 м.

Похилі і гвинтові спуски використовуються для переміщення штучних і затарених вантажів під дією власної маси (ваги). Вони прості у використанні. їх виготовляють з дерева, а робочу поверхню і борти обшивають металевими аркушами. Похилі спуски роблять прямими і поворотними.

Для механізації вантажно-розвантажувальних і транспортно-складських робіт на торгових складах і базах використовують авто- і електронавантажувачІ, електроштабелери, піднімальні крани, талі, лебідки й інші види устаткування.



2. Правила експлуатації і безпечних умов праці при вантажно-розвантажувальних роботах

До вантажно-розвантажувальних робіт допускаються особи, що досягли 18 років і пройшли медичний огляд.

При невеликому обсязі робіт дозволяється ручне переміщення вантажів. При самостійному підйомі і спуску вантажу, який перено­ситься по горизонтальній поверхні на відстань до 60 м, його гранична маса не повинна перевищувати 50 кг.

Двом робітникам разом дозволяється переносити вантаж до 80 кг. Перенесення вантажу однією людиною на відстань більше 60 м забороняються. Гранична норма вантажу, який переноситься, для підлітків від 16 до 18 років і жінок складає 20 кг, для двох - 50 кг.

Для безпечного ведення робіт необхідно дотримуватись таких правил:

1. Поверхня підлоги повинна бути рівна і чиста.

2. Місце роботи має бути добре освітлене.

3. Не допускається захаращування робочої площі сторонніми предме­тами і тарою.

4. Основні проходи і проїзди повинні бути на 1 м ширші від засто­совуваних транспортних засобів.

5. Сходи повинні мати поруччя.

6. При укладанні товарів у штабелі їхня висота не повинна переви­щувати 2 м.

7. Люки повинні бути обгороджені на висоті не менш 0,9 м.

8. У неробочий час люки повинні бути закриті кришками.

9. Похилі спуски по всій довжині повинні мати огородження.

10. Біля нижньої основи похилих спусків повинні бути поставлені гасителі швидкості.

Керування підйомно-транспортним устаткуванням дозволяється особам, не молодшим 18 років, ознайомленим з безпекою праці. Вони повинні мати посвідчення на право керування зазначеним устатку­ванням.

До експлуатації допускається тільки справне устаткування. Щодня перед початком роботи перевіряють його справність. На несправному устаткуванні працювати категорично забороняється.

Безпека роботи на підйомно-транспортному устаткуванні забезпечується його своєчасним оглядом, ремонтом і випробуванням.

Випробування і технічний огляд устаткування проводить інженер-інспектор не рідше одного разу на рік.

На кожен вид устаткування має бути паспорт і Інструкція з експлуатації. У паспорті зазначаються всі звіти про проведені ремонти й огляди.

Біля конвеєрів, ліфтів і підйомників повинні бути вивішені правила користування чи попереджувальні таблички.



3. Будова та принципи дії торговельних автоматів для продажу рідких та штучних товарів

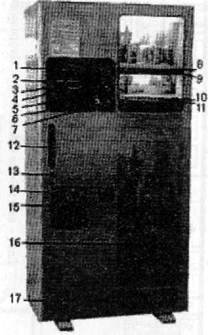

Рис.1.3агальний вигляд торгового автомата SAMSUNG SVM-590CF

1 - Індикатор робочого стану; 2— індикатор наявності напоїв у банках; З - індикатор наявності кави, чаю; 4 - індикатор авточищення; 5 — індикатор температури кави/чаю; 6 — одержання здачі, повернення монети; 7 - проріз для прийому монет; 8 - етикетка з ціною і найменуванням напою; 9 - кнопка вибору банки з напоєм; 10 - етикетка з ціною кави/чаю; 11 - кнопка вибору кави/чаю; 12 - ручка Із засувкою;

13 - замок; 14 - вихідний отвір для стакана; 75 - отвір для повернення монети; 16 - вихідний отвір для банки; 17 - отвір для виходу повітря охолоджувального блоку



Торгові автомати SAMSUNG SVM-590CF призначені для виробництва і продажу гарячих напоїв (чай, кава, гарячий шоколад, какао), а також прохолодних, фасованих напоїв у бляшаних банках (кока-кола, пиво, джин тощо). Підключення води може бути авто­номним чи від центральної мережі. Завантаження: гарячі напої -4 види продукції, прохолодні напої - також 4 види. Вартість напоїв регулюється за допомогою комп'ютера. У разі потреби видається здача. Сировина; використовується спеціальний помел кави, цукру, вершків, какао. Робота від мережі 220 Вт, витрата електроенергії -0,38 кВт. Застосування і використання торгових автоматів є новітнім напрямком на комерційному ринку України. Досвід експлуатації подібних автоматів виявив високу рентабельність і перспективність цього бізнесу.

Строк окупності торгових автоматів залежить здебільшого від місця їхнього розташування. Найбільш вигідними є такі місця, як вокзали, вищі навчальні заклади, лікарні, школи, метро тощо. Строк окупності в середньому 6 міс.

Принцип дії:

1. Опустіть в автомат ту кількість монет, що у сумі складе вартість обраного напою.

2. Коли загориться клавіша з обраним напоєм, натисніть її.

3. Щоб отримати гарячі напої, зачекайте 15 с, і після того, як згасне червона лампочка над дверцятами з гарячими напоями, повільно візьміть склянку. Прохолодні напої Ви можете одержати відразу ж у правому нижньому відсіку.

4. Для отримання здачі, натисніть відповідний важіль (див. рис. 4.12). Якщо один із видів напоїв закінчився, на клавіші під відповідним напоєм загоряється знак "х". Автомат має функцію підрахунку продажу: загальний виторг; кількість продажу; кількість продажу за ціною.

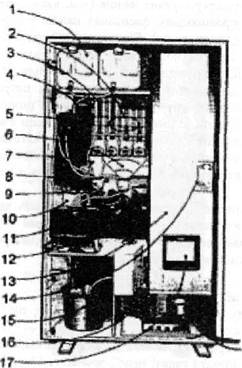

Рис. 2. Торговий автомат SAMSUNG SVM-590CF з відкритими дверима:

1 - водяний бак; 2 - контейнер з кавою; З - контейнер з чаєм; 4 - фільтр; 5 - бак з гарячою водою; 6 - жолоб для подачі кави; 7 - жолоб для подачі чаю; 8 - змішувальна чаша; 9 - блок живлення; 10 - вентилятор; 11 - підставка для склянки; 12 – автоматичний вимикач, що спрацьовує при порушенні електричної ізоляції;

13 - внутрішні дверцята; 14 - ручка внутрішніх дверцят; 15 ~ зливний

бак; 16 - блок охолодження; 17 - вихідний отвір для банки
