Лекция 6. Источники питания ультразвуковых установок




Источники питания ультразвуковых установок. Типы источников питания. Схема транзисторного генратора.



ИП ультразвуковых установок предназначены для преобразования электрической энергии промышленной частоты в энергию переменного тока ультразвуковой частоты для возбуждения преобразователя. Они должны удовлетворять следующим основным требованиям: стабильность генерируемой часты и возможность ее регулирования в заданных пределах, регулирования мощности, небольшие стоимость, масса и размеры, надежность в работе и удобство в эксплуатации.

Существуют ультразвуковые генераторы на транзисторах, ламповые и магнитные. Рассмотрим схему ультразвукового генератора УЗ58-0,1/22 с автоматической подстройкой частоты.

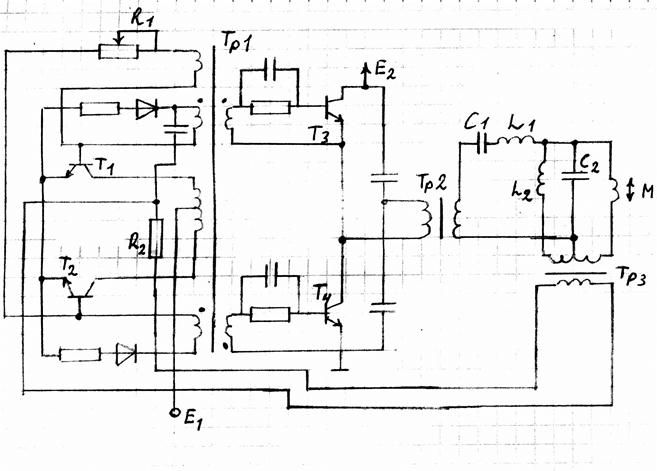

Рис.1 Принципиальная схема транзисторного генератора



Генератор предназначен для питания станков размерной обработки. Нагрузка генератора – магнитно-стрикционный преобразователь М. генератор состоит из двух каскадов. Первый –возбудитель в виде блокинг-генератора на транзисторах Т1, Т2, питающийся от выпрямителя с выходным напряжением Е1.Второй выходной каскад выполнен по полумостовой схеме на транзисторах Т3, Т4. Нагрузка М подключена к генератору через согласующий трансформатор Тр2, цепь согласования С1, L1 и C2, L2, дифференциальный трансформатор обратной связи Тр3. Напряжение обратной связи с трансформатора Тр3 подается в базовые цепи транзисторов Т1 и Т2 и осуществляя синхронизацию работы возбудителя. В генераторе имеется возможность ступенчатого регулирования мощности от 10 до 100% от номинальной. Потребляемая из сети мощность – 180 В.А, выходная мощность – 100 Вт, рабочая частота – (22±1,65) кГц.
