Транзисторный усилитель переменного

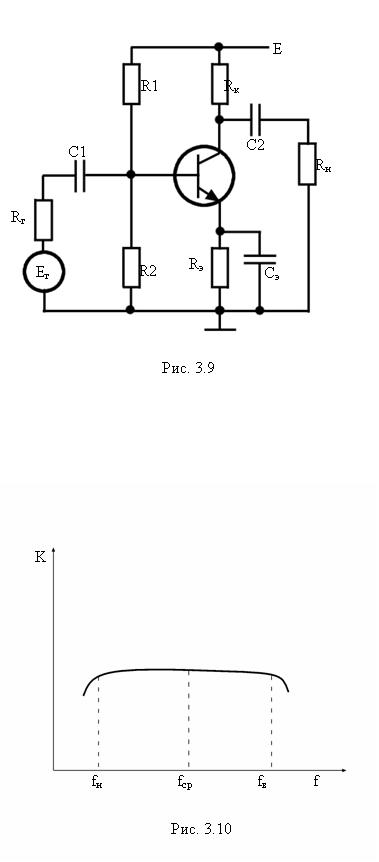

На рис. 3.9 показана принципиальная схема каскада с ОЭ.

Конденсаторы С₁ и С₂ развязывают усилительный каскад по постоянному току от генератора Е_Г и последующего каскада.

Конденсатор С_Э шунтирует резистор R_Э по переменному току и предназначен для ослабления отрицательной обратной связи (ООС) на частоте сигнала. Отрицательная обратная связь возникает вследствие того, что увеличение коллекторного тока вызывает увеличение падение напряжение на резисторе R_Э(I_К»I_Э), что приводит к уменьшению напряжения база-эмиттер и уменьшению тока базы, а следовательно и коллекторного тока.

Емкости конденсаторов С₁ и С₂ оказывают влияние на работу каскада в области низких частот и при передаче вершины импульсов. На высоких частотах и при передаче фронтов импульсов сказывается зависимость коэффициента b от частоты и коллекторная емкость транзистора.

Основные параметры каскада в области средних частот (конденсаторы С₁, С₂ и С_Э считаются короткозамкнутыми по переменному току и влияние ООС не учитывается).

Входное сопротивление каскада без учета делителя R₁, R₂:

R_ВХ=r_Б+(1+b)r_Э, (3.5.1)

где r_Б- сопротивление базы 50-100 Ом

r_Э»- дифференциальное сопротивление эмиттера.

Выходное сопротивление:

R_ВЫХ=R_К. (3.5.2)

Коэффициент усиления напряжения:

К_U=, (3.5.3)

знак минус указывает на изменение полярности сигнала (изменение фазы на 180°).

=R_ВХ½½R₁½½R₂- входное сопротивление с учетом делителя R₁,R₂.

U_ВЫХ=-bI_Б(R_K½½R_H), (3.5.4)

I_Б=. (3.5.5)

Для учета делителя R₁, R₂ необходимо в 3.5.3 подставить, согласно теореме о эквивалентном генераторе

=Е_Г, (3.5.6)

=R_Г||R₁||R₂. (3.5.7)

Делитель R₁, R₂ снижает коэффициент усиления.

С учетом действия ООС (конденсатор С_Э отсутствует):

R_ВХ=r_Б+(1+b)(R_Э+r_Э)»(b+1)R_Э, (3.5.8)

К_U=-, (3.5.9)

где g=- коэффициент обратной связи, учитывающий влияние резистора R_Э, который снижает усиление каскада.
