П- и Н-образные волноводы

Главным недостатком прямоугольного волновода является ограничение рабочего диапазона частот, определяемого размерами его поперечного сечения. А можно ли расширить частотный диапазон? Ответ на этот вопрос очевиден - необходимо изменить конфигурацию поперечного сечения.

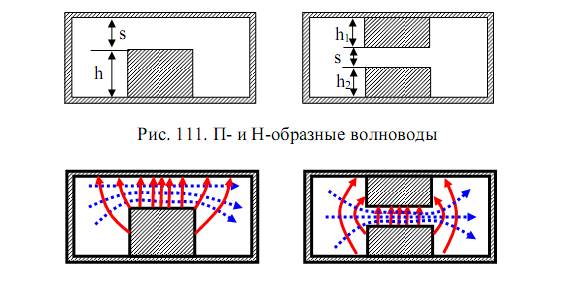

На практике для решения этого вопроса применяются так называемые П- и Н-образные волноводы (рис. 111). Их применение основано на концентрации силовых линий в зазоре s (рис. 112), что позволяет странсформировать поле основной волны в квази Т-волну, увеличив диапазон одномодового режима.

Рис. 112. Структура ЭМП П- и Н-образного волновода

Применение таких волноводов позволяет расширить частотный диапазон максимум в два раза.

Трансформировать поперечное сечение позволяют прямоугольные стержни, который вводится в волновод с прямоугольным сечением. При реализации Н-образных волноводов стремятся к симметричности конфигурации сечения, когда высоты пьедесталов h₁ и h₂ выбираются одинаковыми.
