Обозначение изделий и конструкторской документации

Стадии разработки конструкторской документации.

Стандарт (ЕСКД ГОСТ 2.103-68) устанавливает стадии разработки конструкторской документации (проектную, и рабочую) изделий всех отраслей промышленности и этапы выполнения работ.

Техническое предложение-подбор материалов, разработка технического предложения с присвоением документам литеры "П", рассмотрение и утверждение технического предложения.

Эскизный проект -разработка эскизного проекта с присвоением документам литеры "Э", изготовление и испытание макетов (при необходимости), рассмотрение и утверждение эскизного проекта.

Технический проект - разработка технического проекта с присвоением документам литеры "Т", изготовление и испытание макетов (при необходимости), рассмотрение и утверждение технического проекта.

Рабочая конструкторская документация:

а) опытного образца (опытной партии) изделия, предназначенного для серийного (массового) или единичного производства (кроме разового изготовления)

Разработка конструкторской документации, предназначенной для изготовления и испытания опытного образца (опытной партии), без присвоения литеры.

Изготовление и предварительные испытания опытного образца (опытной партии).

Корректировка конструкторской документация по результатам изготовления и предварительных испытаний опытного образца (опытной партии) с присвоением документам литеры "О".

Приемочные испытания опытного образца (опытной партия).

Корректировка конструкторской документации по результатам приемочных испытаний опытного образца (опытной партии) с присвоением документам литеры "О1".

Для изделия, разрабатываемого по заказу Министерства обороны, при необходимости,— повторное изготовление и испытания опытного образца (опытной партии) по документации с литерой "О2" и корректировка конструкторских документов с присвоением им литеры "О2".

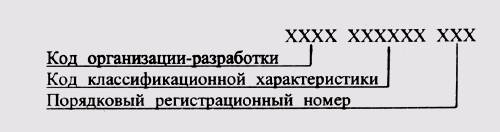

Каждому изделию и его конструкторским документам присваивается самостоятельное обозначение в соответствии с ГОСТ 2.201—80. Устанавливается следующая структура обозначения изделий и его конструкторского документа:

Четырехзначный код организации-разработчика назначается по специальному кодификатору, а код классификационной характеристики присваивается по классификатору ЕСКД. Структура кода классификационной характеристики:

Порядковый регистрационный номер назначается от 001 до 999. Примеры обозначений документов на изделие: АВГБ. 061341. 021 СБ — сборочный чертеж, АВГБ. 061341. 021—спецификация, АВГБ. 061341. 021 ТУ — технические условия. Структура обозначения эскизных конструкторских документов по ГОСТ 2.201—80:

Сборочные чертежи и эскизы обозначаются подобно структуре обозначения производственной документации в соответствии с ГОСТ 2.201—80.

3.5. Спецификация – форма и порядок заполнения.

Графический конструкторский документ, определяющий состав сборочной единицы, комплекса или комплекта, называется спецификацией. Спецификация составляется в табличной форме на отдельных листах формата А4 (297 х 210) на каждую сборочную единицу (рис. 1). Основная надпись выполняется размером 40 × 185 в соответствии с ГОСТ 2.104—68.

Рис. 1. Спецификация изделия.

Форма и порядок выполнения спецификации определяется ГОСТ 2.108—68. Заполняют спецификацию сверху вниз. Разделы спецификации располагаются в такой последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.

Наличие тех или иных разделов определяется составом специфицируемого изделия. Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают сплошной тонкой линией. После каждого раздела оставляют несколько свободных строчек для дополнительных записей.

Графа спецификации заполняется следующим образом.

1. В графе «Формат» указывает форматы документов, обозначения которых записаны в графе «Обозначение». В разделах «Стандартные изделия», «Прочие изделия» и «Материалы» эта графа не заполняется. Для деталей, на которые не выпущены чертежи, в этой графе пишут «БЧ» (без чертежа).

2. В графе «Зона» указывают обозначение зоны в соответствии с ГОСТ 2.104—68. На учебных чертежах эта графа не заполняется.

3. В графе «Поз.» указывают порядковый номер составных частей, входящих в специфицируемое изделие. В разделах «Документация» и «Комплекты» эта графа не заполняется.

4. В графе «Обозначение» записывается обозначение документа на изделие (сборочную единицу, деталь) в соответствии с ГОСТ 2.201—80. В разделах «Стандартные изделия», «Прочие изделия» и «Материалы» эта графа не заполняется.

5. В графе «Наименование» указывают:

- в разделе «Документация» только название документа;

- в разделах «Комплекты», «Сборочные изделия», «Детали», «Комплексы» — наименование изделий основной надписью на конструкторских документах этих деталей, например «Колесо зубчатое», «Палец» и т. д.;

- в разделе «Стандартные изделия» — наименование и обозначение изделий в соответствии со стандартами на это изделие, например «Болт М 12x70 ГОСТ 7805—70».

В пределах каждой категории стандартов на стандартные изделия запись производят по одноименным группам, в пределах каждой группы — в алфавитном порядке возрастания обозначений стандарта, в порядке возрастания размеров или основных параметров изделия. Например: группу крепежных изделий нужно записывать в такой последовательности: болты, винты, гайки, шайбы, шпильки и т. д.; в разделе «Материалы» — обозначение материалов, установленных в стандартах и технических условия на эти материалы.

6. В графе «Кол.» указывают количество составных частей в одном специфицируемом изделии, а в разделе «Материалы» — общее количество материалов на одно изделие с указанием единицы измерения.

7. В графе «Примечание» указывают дополнительные сведения для производства, а также для изделий, документов, материалов, внесенных в спецификацию.

Вопросы для самоконтроля

1. Что такое изделие?

2. Что такое изделия основного производства?

3. Что такое изделия вспомогательного производства?

4. Какие виды изделий предусмотрены стандартом?

5. Что такое специфицированные изделия?

6. Что такое неспецифицированные изделия?

7. Что такое деталь?

8. Что такое сборочная единица?

9. Что такое комплекс?

10. Что такое комплект?

11. Что такое покупные изделия?

12. Какие документы относятся к конструкторским?

13. Что такое чертеж детали?

14. Сформулируйте определение сборочного чертежа.

15. Что такое чертеж общего вида?

16. Какой чертеж называется теоретическим?

17. Сформулируйте определение габаритного чертежа.

18. Какой документ называется схема?

19. Что такое спецификация?

20. Сформулируйте определение ведомость спецификаций?

21. Какой конструкторский документ называется основным?

22. Что является основным конструкторским документом для детали?

23. Что является основным конструкторским документом для сборочной единицы?

24. Как записывают изделие в документы других изделий, в которых оно применено?

25. Что такое основной комплект конструкторских документов?

26. Что такое полный комплект конструкторских документов?

27. Какие конструкторские документы разрабатываются на стадии технического предложения?

28. Какие конструкторские документы разрабатываются на стадии эскизного проекта?

29. Какие конструкторские документы разрабатываются на стадии технического проекта?

30. Какие конструкторские документы разрабатываются на стадии разработки рабочей документации?
