Электронный парамагнитный резонанс и его

У атома, помещенного в магнитное поле, спонтанные переходы между подуровнями одного и того же уровня маловероятны. Однако такие переходы осуществляются индуцированно под влиянием внешнего электромагнитного поля. Необходимым условием является совпадение частоты электромагнитного поля с частотой фотона, соответствующего разности энергий между расщепленными подуровнями. При этом можно наблюдать поглощение энергии электромагнитного поля, которое называют магнитным резонансом.

В зависимости от типа частиц — носителей магнитного момента — различают электронный парамагнитный резонанс (ЭПР) и ядерный магнитный резонанс (ЯМР).

ЭПР происходит в веществах, содержащих парамагнитные частицы: молекулы, атомы, ионы, радикалы, обладающие магнитным моментом, обусловленным электронами. Возникающее при этом явление Зеемана объясняют расщеплением электронных уровней (отсюда название резонанса — «электронный»). Наиболее распространен ЭПР на частицах с чисто спиновым магнитным моментом (в зарубежной литературе такую разновидность ЭПР иногда называют электронным спиновым резонансом).

ЭПР был открыт Е. П. Завойским в 1944 г. В первых опытах наблюдалось резонансное поглощение в солях ионов группы железа. Завойскому удалось изучить ряд закономерностей этого явления.

Из выражений (23.31) и (25.3) получаем следующее условие резонансного поглощения энергии:

Магнитный резонанс наблюдается, если на частицу одновременно действуют постоянное поле индукции В _рез и электромагнитное поле с частотой n. Из условия (25.9) понятно, что обнаружить резонансное поглощение можно двумя путями: либо при неизменной частоте плавно изменять магнитную индукцию, либо при неизменной магнитной индукции плавно изменять частоту. Технически более удобным оказывается первый вариант.

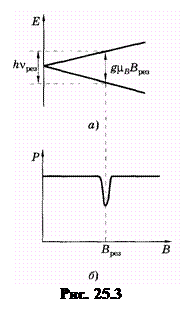

На рис. 25.3 показаны расщепление энергетического уровня электрона (а) и изменение мощности Р электромагнитной волны, прошедшей образец, в зависимости от индукции магнитного поля (б). При выполнении условия (25.9) возникает ЭПР.

Форма и интенсивность спектральных линий, наблюдаемых в ЭПР, определяются взаимодействием магнитных моментов электронов, в частности спиновых, друг с другом, с решеткой твердо­го тела и т. п. Выясним, как эти факторы влияют на характер спектров.

Предположим, что условие (25.9) выполняется. Для поглощения энергии необходимо, чтобы у атомов вещества была большая населенность нижних подуровней, чем верхних. В противном случае будет преобладать индуцированное излучение энергии.

При электронном парамагнитном резонансе наряду с поглощением энергии и увеличением населенности верхних подуровней происходит и обратный процесс — безызлучательные переходы на нижние подуровни, энергия частицы передается решетке.

Процесс передачи энергии частиц решетке называют спин-решеточной релаксацией, он характеризуется временем t. По соотношению Гейзенберга (23.11) это приводит к уширению уровня.

Таким образом, резонансное поглощение вызывается не точно при одном значении В, а в некотором интервале D В (рис. 25.4). Вместо бесконечно узкой линии поглощения будет линия конечной ширины: чем меньше время спин-решеточной релаксации, тем больше ширина линии (t₁ < t₂, соответственно кривые 1 и 2 на рис. 25.4).

Уширение линий ЭПР зависит также от взаимодействия спинов электронов (спин-спиновое взаимодействие) и от других взаимодействий парамагнитных частиц. Разные типы взаимодействия влияют не только на ширину линии поглощения, но и на ее форму.

Поглощенная при ЭПР энергия, т. е. интегральная (суммарная) интенсивность линии, при определенных условиях пропорциональна числу парамагнитных частиц. Отсюда следует, что по измеренной интегральной интенсивности можно судить о концентрации этих частиц.

Важными параметрами, характеризующими синглетную (одиночную) линию поглощения, являются n_рез, В _рез, g (положение точки резонанса), соответствующие условию (25.9). При постоянной частоте n значение В _рез зависит от g фактора. В простейшем случае
g-фактор позволяет определить характер магнетизма системы (спиновый или орбитальный). Если же электрон связан с атомом, входящим в состав твердой кристаллической решетки или какой-либо молекулярной системы, то на него будут влиять сильные внутренние поля. Измеряя g-фактор, можно получить информацию о полях и внутримолекулярных связях.

Однако если бы при исследовании получалась только синглетная линия поглощения, то многие приложения магнитных резонансных методов были бы невозможны. Большинство приложений, в том числе и медико-биологических, базируется на анализе группы линий. Наличие в спектре ЭПР группы близких линий условно называют расщеплением. Имеется два характерных типа расщепления для спектра ЭПР.

Первое — электронное расщепление — возникает в тех случаях, когда молекула или атом обладают не одним, а несколькими электронами, вызывающими ЭПР. Второе — сверхтонкое расщепление — наблюдается при взаимодействии электронов с магнитным моментом ядра.

Современная методика измерения ЭПР основывается на определении изменения какого-либо параметра системы, происходящего при поглощении электромагнитной энергии.

Прибор, используемый для этой цели называют ЭПР-спектрометром. Он состоит из следующих основных частей (рис. 25.5): 1 — электромагнит, создающий сильное однородное магнитное поле, индукция которого может плавно изменяться; 2 — генератор СВЧ-излучения электромагнитного поля; 3 — специальная «поглощающая ячейка», которая концентрирует падающее СВЧ-излучение на образце и позволяет обнаружить поглощение энергии образцом (объемный резонатор); 4 — электронная схема, обеспечивающая наблюдение или запись спектров ЭПР;
5 — образец; 6 — осциллограф.

В современных ЭПР-спектрометрах используют частоту около 10 ГГц (длина волны
0,03 м). Это означает в соответствии с (25.9), что максимум ЭПР поглощения для g = 2 наблюдается при В = 0,ЗТл.

Практически на ЭПР-спектрометрах регистрируют не кривую поглощения энергии
(рис. 25.6, а), а ее производную (рис. 25.6, б).

Одно из медико-биологических применений метода ЭПР заключается в обнаружении и исследовании свободных радикалов. Так, например, спектры ЭПР облученных белков позволили объяснить механизм образования свободных радикалов и в связи с этим проследить изменения первичных и вторичных продуктов радиационного поражения.

ЭПР широко используют для изучения фотохимических процессов, в частности фотосинтеза. Исследуют канцерогенную активность некоторых веществ.

С санитарно-гигиенической целью метод ЭПР используют для определения концентрации радикалов в воздушной среде.

Сравнительно недавно специально для изучения биологических молекул был предложен метод спин-меток, сущность которого состоит в том, что с молекулой исследуемого объекта связывается парамагнитное соединение с хорошо известной структурой. По спектрам ЭПР находят положение такой спин-метки в молекуле. Вводя метки в различные части молекул, можно установить распо­ложение различных групп атомов, их взаимодействия, изучать природу и ориентацию химических связей и обнаруживать моле­кулярное движение. Присоединение к молекуле не одной, а нескольких спин-меток, например двух, позволяет получить сведения о расстояниях меченых групп и их взаимной ориентации.

Используются также и спиновые зонды — парамагнитные час­тицы, которые нековалентно связаны с молекулами. Изменение ЭПР-спектра спиновых зондов дает информацию о состоянии окружающих его молекул. На рис. 25.7 показаны ЭПР-спектры нитроксильного радикала, который в качестве спинового зонда помещен в глицерин. С увеличением температуры уменьшается вязкость глицерина, и это изменяет вид спектра ЭПР. Таким образом, по форме спектра ЭПР можно определить микровязкость — вязкость ближайшего окружения спинового зонда. Так, в частности, удается определить микровязкость липидного слоя мембран (см. § 11.2).

В целом исследования биологических объектов методом ЭПР имеют широкую область применений.
