Наземные РЛС

Зона обнаружения РЛС.

Зона обзора аэродромной РЛС.

Структура сигнала запроса при трехимпульсном подавлении.

Структура ответного кода.

Uc+Uп

		Uс
			Ко
				Uвых

	Схема вычитания

К

Uп

Uп

Х

Допол. канал

Х

Допол. канал

Структурная схема корреляционного автокомпенсатора.

		Uвых

Uоп

			ОГ

Упрощенная схема СДЦ в структуре РЛС

Амплитудно-частотная характеристика системы ЧПК.

Принцип формирования зоны обнаружения трассовой РЛС в вертикальной плоскости.

Тактико-технические характеристики трассовой РЛС

Дальность действия при нулевых углах закрытия, км, по самолету типа:

Ту-144 при Н_пол=13…20 км……………………………………………..400

Ту-154, Ил-62 при Н_пол=10 км…………………………………………..340

Ил-18 при Н_пол=6 км……………………………………………………..250

Минимальная дальность действия, км……………………………………12

Зона обзора в вертикальной плоскости,°:

верхний угол места, не менее……………………………………………45

нижний угол места, не более……………………………………………0,5

Вероятность правильного обнаружения при вероятности ложных тревог (по собственным шумам приемника), не более 10^-6…………………….0,8

Средняя квадратическая погрешность на выходе АПОИ:

по дальности, м, не более ……………………………………………300

по азимуту,´, не более ………………………………………………......8

Разрешающая способность:

на выходе АПОИ:

по дальности, м, не более ……………………………………………650

по азимуту,°, не более ………………………………………………......2

Коэффициент подпомеховой видимости на фоне помех от местных предметов при вращающейся антенне, дБ:

при двухкратном череспериодном вычитании ……………………18

при трехкратном череспериодном вычитании …………………….24

Коэффициент подавления помех от местных предметов, дБ, не менее..42

Коэффициент подавления помех от метеообразований, дБ……………18

Наличие встроенного вторичного радиолокационного канала ……. Есть

Темп обновления и выдачи информации,с …………..…………….10 и 20

Число направлений передачи информации в цифровом

виде по стандартным телефонным каналам …………………………….3

Возможность выдачи информации:

в аналоговом виде по широкополосной линии (кабелю) на расстояние до 5 км. ………………………………………………………………… Есть

о границах метеообразований (в двух градациях)………………...Есть

Полное время включения, мин, не более ………………………………..12

Среднее время наработки на отказ, ч ………………………………….1100

Среднее время восстановления, мин …………………………………….25

Потребляемая мощность по первичной сети электропитания 380 В, 50 Гц, кВт, не более ………………………………………………………………150

Рабочая длина волны, см …………………………………………………23

Разнос каналов А и В по частоте, МГц…………………………………...56

Габаритные размеры отражателя антенны, м ……………………….10,5×15

Ширина ДНА в горизонтальной плоскости по уровню 3 дБ,°

нижнего луча и верхнего луча…………………………………1,1±0,1

Коэффициент усиления антенны, дБ:

по нижнему лучу и верхнему………………………………………...36

Уровень боковых лепестков антенны, дБ:

по нижнему лучу и верхнему………………………………………..-20

Потери в радиопрозрачном укрытии антенны, дБ………………………1,7

Возможность управления поляризацией от линейной до круговой (плавно):

в канале нижнего луча ……………………………………………….Есть

в канале верхнего луча……………………………Нет(только круговая)

Длительность зондирующего импульса, мкс ………………………..3,3±0,3

Средняя частота повторения импульсов, Гц……………………………333

Изменение периода повторения импульсов……………………………Есть

Импульсная мощность передатчика, мВт, не менее…………………….3,6

Коэффициент шума приемника, дБ, не более……………………………4,8

Промежуточная частота, МГц ……………………………………………35

Ширина полосы пропускания приемника на промежуточной частоте,

МГц……………………………………………………………………0,6±0,1

Динамический диапазон системы цифровой обработки сигналов и адаптации, дБ:

по амплитудному каналу, не менее ……………………………………18

по каналу СДЦ, не менее………………………………………………..42

Характеристики квадратурной цифровой системы СДЦ:

кратность череспериодного вычитания ……………………………..2 и 3

коэффициент подавления помех, дБ, не менее ………………………..42

дальность действия, км ………………………………………………..390

где, КГ – кварцевый генератор; КС – ключевая схема; ИВН – источник высокого напряжения; СУУ – смесительно-усилительное устройство;

М – модулятор

Рис.2.3 Структурная схема передающего устройства двухчастотной РЛС (один частотный канал)

Схема квадратурного вазового детектирования.

Принцип действия формирователя нижней кромки зоны обзора в вертикальной плоскости.

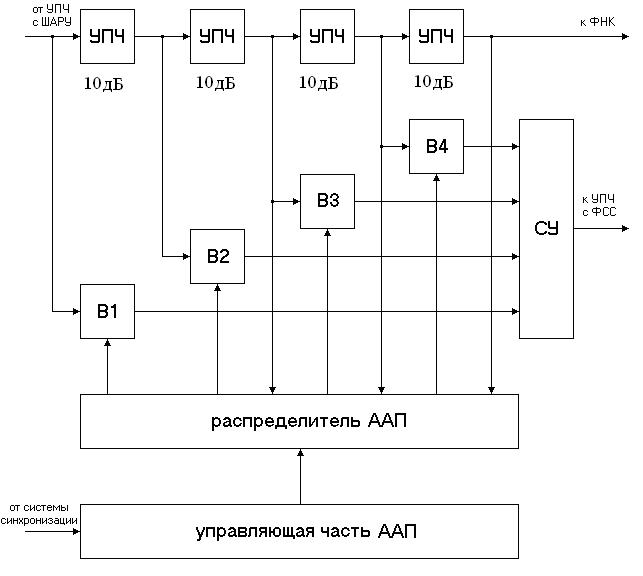

Принцип действия адаптивного аттенюатора помех.

Структурная схема обнаружителя по критерию «K из N».
