Пример расчета оптимального фильтра деконволюции
........................................... aN h0-1 + aN-1 h1-1 + aN-2 h2-1 + aN-3 h3-1 +... +a0 hN-1 = 0
Повторим инверсию оператора, приведенного в последнем примере (рис. 7.2.1 и 7.2.2), при N=6. 1. Значения оптимального инверсного оператора в сопоставлении с усеченным: h-1(n) = {4.56, -6.033, 2.632, 0.417, -0.698, -0.062, 0.267} – прямой расчет по (7.2.2). h-1(n) = {4.557, -6.026, 2.633, 0.397, -0.693, -0.009, 0.145} – расчет по (7.3.5). 2. Значения свертки инверсных операторов с прямыми и метрики приближения:

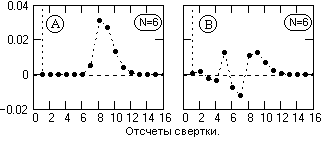

Оператор по (7.2.2) – рис. 7.3.1(А): sn= {1, 0, 0, 0, 0, 0, 0, 0.005, 0.031, 0.027, 0.013, 0.004, 0.001, 0, 0,…}. E=0.044. Оператор по (7.3.5) – рис. 7.3.1(В): sn= {0.999, <0.001, 0.002, -0.003, -0.003, 0.013, -0.008, -0.012, 0.011, 0.013, 0.007, 0.002, <0.001, 0, 0, …}. E=0.027. Метрика приближения оптимального оператора в 1.6 раза меньше усеченного. Как видно на рис. 7.3.1, оптимизация инверсного оператора заключается в центрировании ошибок приближения и тем самым уменьшении максимально возможных ошибок. Уравнение оптимальной инверсии. Оптимальный инверсный фильтр может быть получен непосредственно с использованием z-образов импульсной реакции и автоковариационной функции прямого фильтра. Если для прямого фильтра мы имеем передаточную функцию H(z), то z-образ автоковариационной функции фильтра (как z-отображение спектральной плотности мощности) представляет собой произведение: A(z) = H(z)H*(z), (7.3.6) где H*(z)- функция, комплексно сопряженная с H(z). Заменяя H(z) для функции диракоидного типа выражением H(z) = 1/H-1(z), получаем: А(z)H-1(z) = H*(z). (7.3.7) Запишем последнее равенство в развернутом виде: (а-Nz-N+... +a-1z-1+a0+a1z1+... +aNzN)(h0-1+h1-1z1+h2-1z2+... +hN-1zN) = = h0*+h1*z-1+h2*z-2+... +hN*zN. (7.3.8) В выражении (7.3.8) сумма коэффициентов при одинаковых степенях z в левой части равенства должна быть равна коэффициенту при соответствующей степени z в правой части равенства, что позволяет составить следующую систему из N уравнений для коэффициентов при степенях z0, z1, z2,..., zN:
a0 h0-1 + a-1 h1-1 + a-2 h2-1 + a-3 h3-1 +... + a-N hN-1 = h0* a1 h0-1 + a0 h1-1 + a-1 h2-1 + a-2 h3-1 +... + a-N-1 hN-1 = 0 a2 h0-1 + a1 h1-1 + a0 h2-1 + a5 h3-1 +... + a-N-2 hN-1 = 0
