Электрооборудование ДСП

К основному электрооборудование ДСП относят:

- печь с электродами и ванной;

- понизительный трансформатор;

- дроссели;

- короткую сеть;

- коммутационную, измерительную и защитную аппаратуру.

Принципиальная электрическая схема показана на рис. 4.4. Первичная цепь печи состоит из последовательно соединенных проводов и аппаратов высокого напряжения, дросселя и первичной обмотки трансформатора. Вторичная цепь состоит из последовательно со­единенных вторичной обмотки трансформатора, токопроводов короткой сети, соединяющих вторичные выводы трансформатора с электродами печи; электродов и электрических дуг.

Электроснабжение трансформаторов печной подстанции производится от сети 6(10)-35 кВ, а для мощных подстанций - 110 кВ. Цепи измере­ния и защиты подключены к трансформаторам тока и напряжения.

Для поддержания оптимального режима печи устанавливаются автоматические регуляторы мощности печи. Такие регуляторы воздействуют на механизм передвижения электродов, изменяют длину дуги и поддерживают заданное значение мощности дуговой печи. Для повышения точности регулирования созданы автоматизированные системы управления ДСП.

Печные трансформаторы для печей небольшой и средней мощности выполняют трехфазными. Для печей большой мощности применяются группы однофазных трансформаторов, которые позволяют получить по­вышенный коэффициент мощности за счет более рациональной конструкции короткой сети и независимого регулирования мощности и напряже­ния каждой фазы. Печные трансформаторы имеют следующие особенно­сти:

- высокое значение номинального тока на стороне низкого напряжения (до десятков и сотен килоампер);

- большой коэффициент трансформации;

- число ступеней и диапазон регулирования напряжения гораздо больше, чем у силовых трансформаторов (напряжение регулируется примерно на 500%);

- трансформаторы обладают высокой стойкостью против эксплуатационных коротких замыканий с кратностью тока (2,5–3)I_Н, имеют высокую механическую прочность.

Мощные печные трансформаторы имеют принудительное охлаждение с искусственной циркуляцией масла через теплообменник, снабжены устройствами РПН, производящими до 160 переключений в сутки.

Обмотки трехфазных трансформаторов соединяются по схеме «треугольник-треугольник» с возможностью переключения по схеме «треугольник – звезда», что позволяет переводить печь с линейного напряжения на фазное.

Регулирование напряжения на электродах печи и ее электрических характеристик осуществляется с помощью устройства ПБВ или РПН. Переключение без возбуждения применяется на печных трансформаторах малой и средней мощности. В трансформаторах большой мощности переключение осущест­вляется под нагрузкой, для чего трансформатор снабжается автоматическим регулятором напряжения.

Дроссель, или реактор служит для ограничения бросков тока при эксплуатационных коротких замыканиях и стабилизации горения дуг за счет создания падающей характеристики цепи питания. У работающих непрерывно дуговых печей режим работы дросселя прерывистый, условия его работы тяжелые, поэтому он должен удовлетворять повышенным требованиям термической и механической прочности. Дроссель включается между сетью и линейными зажимами обмотки высокого напряжения трансформатора или в «фазу» – последовательно с данной обмоткой. Чаще всего дроссель располагают в общем кожухе с печным трансформа­тором.

Короткой сетью называют токопровод от выводов вторичной стороны трансформаторов до электродов дуговой печи. Короткая сеть состоит из участков жестко закрепленных шинопроводов и гибких проводов, соединяющих концы шинопроводов с электродами. Токопроводы короткой сети пропускают очень большие токи (до 100 кА и выше), имеют большое сечение и выполнены в виде пакетов медных лент, мед­ных шин или водоохлаждаемых труб.

Несмотря на небольшую длину короткой сети, ее активное и особенно индуктивное сопротивление является определяющей составляющей общего сопротивления участков печной установки. Они оказывают существенное влияние на энергетические показатели работы печи: мощ­ность, коэффициент мощности, КПД и т. д.

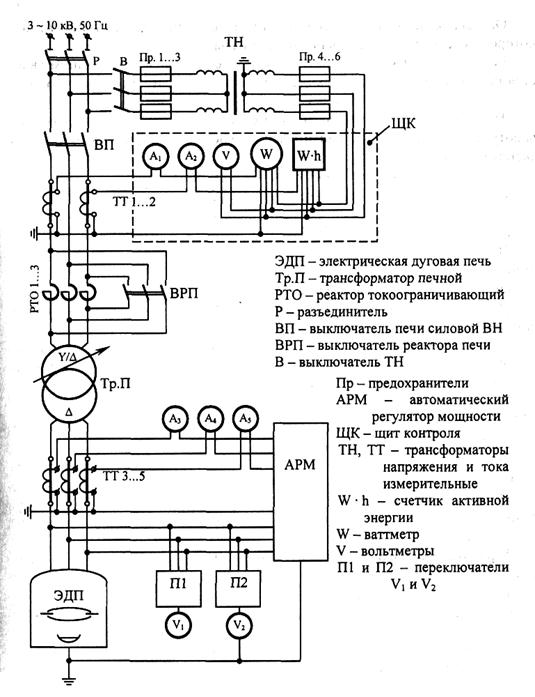

Рис. 4.4. Принципиальная электрическая схема электроснабжения и контроля ДСП
