Руднотермические печи

Руднотермические печи (РТП) применяются в металлургии черных металлов и других отраслях для получения ферросплавов – сплавов же­леза с кремнием, марганцем, хромом, вольфрамом и др. РТП относятся к дуговым печам сопротивления, имеют высокую еди­ничную мощность и относятся ко второй категории по надежности элек­троснабжения. Нагрев перерабатываемых материалов производиться за счет теплоты, возникающей при протекании тока по электродам, шихте, элек­триче­ской дуге и расплаляемому материалу. Дуга горит под слоем элек­тро­проводной шихты, теплота выделяется в дуговом разряде и преимуще­ственно при прохождении тока через шихту в расплавленных материа­лах.

Номенклатура продуктов, получаемых в РТП, весьма широка: они мо­гут выпускаться из печи в виде пара, газа, жидкости-расплава или твер­дого тела, извлекаемого целым слитком. Сырьем для получения ферросплавов служат руды или концентраты. При производстве основных сплавов: ферросилиция, ферромарганца и феррохрома пользуются рудами с большим содержанием металла. Первоначально руду вследствие малого содержания в ней полезного компонента обогащают, получая концентрат с высоким содержанием ок­сидов основного элемента.

Ферросплавы получают восстановлением оксидов соответствующих металлов, используя восстановители: углерод, кремний и алюминий. Ре­акции восстановления углеродом требуют подвода большой теплоты.

Значительное место в сфере использования РТП занимает получение электроплавленых огнеупоров, идущих на футеровку. Сырьем здесь являются глинозем, цир­кон и кварцевый песок. Получаемые методом плавки открытой ду­гой ог­неупоры: корунд и бакор разных марок в печах ОКБ-2130, ДС-0,5 имеют высокую чистоту и плотность. Удельный расход электроэнергии при их получении находится в пределах 1800–2300 на тонну. Здесь перечислены только основные наиболее массовые и энергоемкие производства, тогда как перечень других процессов, осуществляемых в РТП, значительно шире и включает производ­ство графита, сероуглерода и многих других веществ. Общими при­зна­ками РТП являются:

- удельное электрическое сопротивление шихты сильно меняется при повышении температуры, в холодном состоянии шихта не электропро­водна;

- в расплавленном состоянии шихта представляет собой ионный раствор, проводи­мость которого также зависит от температуры и вещественного состава. Объем расплава и шихты, участвующих в проведении тока, меняется при изменении температуры. Это определяет возможность параллель­ного существования проводников разного рода – нелинейного активного сопротивления шихты и расплава и электрической дуги;

- температура преобразования шихты составляет 1200–2200 К, что определяет высокие удельные расходы электроэнергии на выпуск еди­ницы продукции и наличие мощного энергетического хозяйства;

- непрерывный режим работы в течение 1–2 лет;

- электрический режим работы относительно спокоен (в отличие от ДСП): толчки тока и эксплуатационные короткие замыкания отсутст­вуют.

Разнообразие конструкций РТП вызвано многообразием и сложно­стью химического состава перерабатываемого сырья, а также большим ассортиментом производимой продукции. Представляется целесообраз­ным выделить пять основных типов процессов и схем печей.

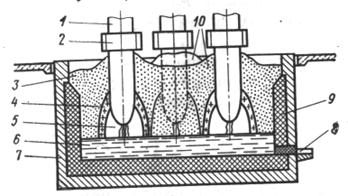

1. Бесшлаковые или малошлаковые (рис. 4.11) предназначены для получения ферро­сплавов, карбида кальция. В рабочем пространстве трехфазной непод­вижной печи находятся электроды 1, удерживаемые электрододержате­лями 2, погруженными в шихту 3. Дуги горят с торцов электродов на расплав в газовой полости 5, в так называемом «тигле». По мере оплавления стенок «тигля» увеличивается глубина ванны 6 и происходит оседание шихты. Загрузка шихты произ­водится вокруг электродов, где образуются конические уплотнения 10, предотвращающие прорыв газов. Стенки шахты печи 9 и ее подину 7 изготовляют из угольных блоков. Слив металла производят через летку 8, пробиваемую по мере накопления расплава.

Рис. 4.11. Схема печи для бесшлакового и малошлакового процесса

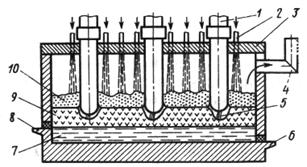

2. Многошлаковые процессы (рис. 4.12) используются для получения фосфора. РТП для этих процессов неподвижные с тремя или шестью электродами круглой или прямоугольной формы с выпуском через раздельные летки металла 6 и шлака 8. На поверхности расплава находится слой шлака. Ток проходит по электродам 1 через дуги 5, шлак 9 и расплав 7. Загрузку шихты 10 произво­дят через устройства 2 в своде 3, герметизирующем рабочее пространство. Образующиеся газы удаляются через вытяжку 4.

Рис. 4.12. Схема печи для многошлакового процесса

3. Рафинировочные печи имеют подобную структуру рабочего про­странства и отличаются периодичностью работы: загрузка – слив при на­клоне печи.

4. Блок-процессы – получение электрокорунда, ферровольфрама. Ввиду высокой температуры расплава вылить его из печи не представляется воз­можным, он застывает на небольшой глубине и по мере подсыпки шихты и ее расплавления дугой происходит наращивание слитка. После заполнения ванну откатывают, остужают и блок извлекают для последующей разделки, дробления, резки алмазными пилами.

5. Выплавка огнеупоров ведется открытой дугой с посте­пенной подсыпкой шихты. С целью уменьшения науглероживания расплава необходимо выдерживать определенную длину дуги, покрывать боковую поверхность электродов обмазками, предотвращающими их осыпание в расплав и обгорание. Слив расплава производится периодически по мере наполнения печи.

В РТП применяются электроды трех видов, угольные, диаметром до 1200–1400 мм, графитированные диаметром до 800 мм и самоспекающиеся диаметром до 2000 мм или прямоугольные размером 3200х850 мм. Само­спекающиеся электроды представляют собой круглый или прямоугольный кожух из стали толщиной 1,5–5 мм, заполняемый сверху пастообразной электродной массой. При входе в печь под действием тока и теплоты печи электродная масса спекается и допускает плотность тока до 7,6 А/см². По мере сгорания кожух электрода наращивается и запол­няется массой, что обеспечивает непрерывную работу печи.

Сопротивление нагрузки руднотермических печей значительно ниже, чем у ДСП, поэтому вторичное напряжение печных трансформаторов ниже, а токи при тех же мощностях в 1,5–2 раза больше. Это приводит к тому, что корот­кая сеть руднотермических печей более мощная и сложная. В ней применяются меры по обеспечению симметричности загрузки фаз, снижению активного и индуктивного сопротивлений.

На рис. 4.14 показана короткая сеть РДП РКЗ-48Ф. Охлаждение трубчатого пакета шин производится водой, протекающей внутри токоведущих труб. Конфигурация короткой сети выполнена так, чтобы проводники с противоположным направлением тока были располо­жены как можно ближе друг к другу. Это снижает величины реактив­ных сопротивлений и падений напряжений в короткой сети.

Наиболее мощные РТП с прямоугольной ванной имеют шесть электродов, расположенных в линию, и питаются либо двумя трехфаз­ными, либо тремя однофазными трансформаторами. В этом случае каждый тран-сформатор питает два соседних электрода.

Первичное напряжение печных трансформаторов составляет 6, 10 или 35 кВ. Энергетические характеристики некоторых печей приведены в табл. 4.6.

Для повышения коэффициента мощности РТП снабжа­ются автоматически управляемыми компенсирующими устройст­вами. Мощные РТП отечественного производства оснащены установками продольно-емкостной компенсации реактивной мощности. Печи зару­беж­ного производства имеют установки поперечной компенсации реак­тивной мощности.

При выборе мощности компенсирующих устройств учитывают воз­можность использования РТП в качестве регуляторов нагрузки энерго­систем при одновременном снижении в час «пик» активной и реактив­ной мощности.

	.

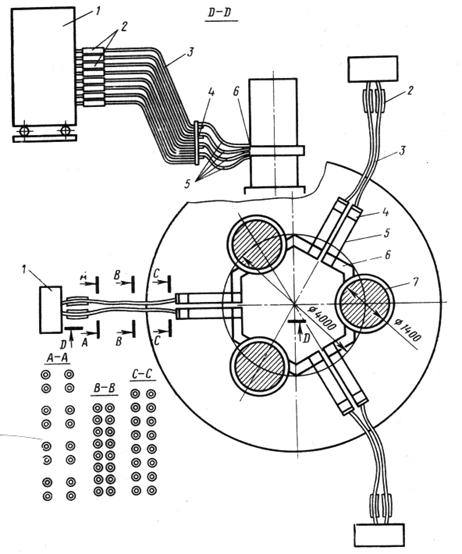

Рис. 4.15. Схема короткой сети рудно-термической печи: 1 - трансформатор; 2 - гибкие компенсаторы; 3 - пакет трубчатых шин; 4 - неподвижный башмак; 5 - гибкие ленты; 6 - подвижный башмак; 7 – электроды

Таблица 4.6

Характеристики руднотермических печей

Тип печи	Номин. мощность трансформатора, кВА	Максимал. ток элек­трода, кА	Вторичное напряже­ние, В
РКО-2.5Н2	2,5		178—89
6РКЗ-2,5Фс	2,5	8,1	308—154
РКО-3,5 НОЗ	3,5	7,1	371—260
СКБ-6002А	3,6		421—193
РКЗ-16, 4Н08	16,5 (3x5,5)		204—130
РПЗ-ЗЗШ-Н02	33 (3x11)	25,8	800—475

Оконч. табл. 4.6

Тип печи	Номин. мощность трансформатора, кВА	Максимал. ток элек­трода, кА	Вторичное напряже­ние, В
РПЗ-482	63 (3x21)		238–137
РПО-60
РКЗ-72Ф-М1	72 (3x24)	92,5	649–149

Современная рудотермическая печь З-10М предназначена для выделения благородных металлов из бога­тых продуктов в виде компактного слитка методом бесколлекторной плавки. Рекомендуемая массовая доля благородных металлов в направ­ляемом на руднотермическую плавку продукте должна составлять более 15 % (плавка в накопительном режиме). Оптимальна массовая доля благород­ных металлов для ведения плавки без промежуточного слива шлака 30–50%. При суммарном содержании благородных метал­лов в сплаве менее 15 % требуется проведение специальных исследова­ний по подбору техно­логических и реагентных режимов плавки. Важным компонентом шихты является оборотный шлак, за­грузка которого на плавку производится по­сле расплавления пусковой шихты. Количество оборотного шлака может составлять до 50–90 % от общего количества шлака, в зависимости от массовой доли и химического состава неблагородной части проплавляемого золотосодержащего продукта. Чем более чистым от примесей является продукт, тем в большей степени шлаковая ванна может быть химически инертной средой, обеспечивающей ионную проводимость между погруженными рабочими электродами и создающей условия для нормального разделения фаз расплава с отстаиванием металла в донной части печи.

Издробленный шлак может быть использован при наборе ванны следующей плавки или перерабатывается на концентрационном столе типа СКО-0,5, СКО-2 и др.

Рис. 4.16. Печь серии РТП 3-10М

Для осуществления питания печи необходим однофазный понижающий печной трансформатор, мощностью до 100 с входным напряжением 380 В, с возможностью получения на выходе плавно регулируемого напряжения от 10 до 100 В (РОТМ 100/0,5 УХЛ 4) или ступенчатого переключения напряжения от 10 до 100 В (трансформаторы типа РОТМ), или ступенчатого переключение напряжения (печные трансформаторы типа ТПО, ОСУ, ОСЗ, ТСЗИ).

Таблица 4.7

Основные технические характеристики рудотермической печи

З-10М конструкции ОАО «Иргиредмет»

Параметр	Значения параметра
Общий объем ванны, дм3
Рекомендуемая массовая доля суммы благород. металлов в исходном материале, поступающем на плавку (не менее), %
Производительность по загружаемой шихте (продукт+флюсы), кг/ч	10-30
Удельный расход электроэнергии, кВтч/кг слитка	2-5
Оптимальная масса слитка, кг	4-12
Масса печи, кг
Габаритные размеры печи, мм: длина
ширина
высота
Мощность источника питания, кВт	80-100
Входное напряжение источника питания, В	220-380
Рабочее напряжение печи, В	30-80
Максимальный ток при прогреве ванны, А	500-600
Рабочий ток при плавке, А	200-400
Рабочая мощность печи, кВт	25-35
Количество плавок, проводимых без замены футеровки	10-20

Линия трансформатор–печь должна выдерживать пиковый ток до 1000 А. На практике достаточно соединить клемму каждого электрододержателя с соответствующим выходом питающего трансформатора тремя жилами медного сварочного кабеля сечением 3х70 мм². Линия трансформатор–печь должна быть как можно короче во избежание непроизводительного перерасхода электроэнергии и перегрузки трансформатора.

Корпус печи должен быть подсоединен к общему контуру заземления (или зануления).

Помещение площадью 20–30 м² должно соответствовать требованиям, предъявляемым к помещениям для проведения плавки (стены и пол из негорючего материала, пол неэлектропроводный), и требованиям к сохранности металла. Помещение должно быть оборудовано приточно-вытяжной вентиляцией, освещением, средствами пожаротушения (порошковый огнетушитель, асбестовое одеяло, песок).
