Геометрические параметры. Особенности расчета косозубых и шевронных цилиндрических передач


Особенности расчета косозубых и шевронных цилиндрических передач

У косозубых колес зубья располагаются не по образующей делительного цилиндра, а составляют с ней некоторый угол . Оси колес при этом остаются параллельными. Для нарезания косых зубьев используют инструмент такого же исходного контура, как и для нарезания прямых. Поэтому профиль косого зуба в нормальном сечении совпадает с профилем прямого зуба. Модуль в этом сечении должен быть также стандартным.

В торцовом сечении параметры косого зуба изменяются в зависимости от угла :



Рисунок 11 - Геометрические параметры косозубой цилиндрической передачи



окружной шаг ,

окружной модуль ,

делительный диаметр .

Индексы n и t приписывают параметрам в нормальном и торцовом сечениях соответственно.

Прочность зуба определяют его размеры и форма в нормальном сечении. Форму косого зуба в нормальном сечении принято определять через параметры эквивалентного прямозубого колеса.

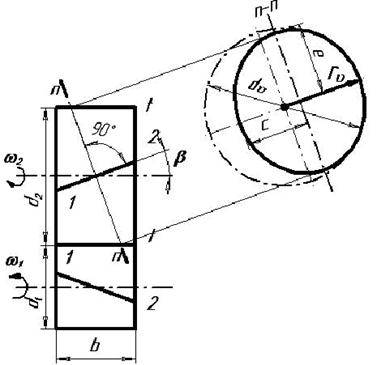

Рисунок 12 – Определение эквивалентных параметров

Нормальное к зубу сечение образует эллипс с полуосями и , где . В зацеплении участвуют зубья, расположенные на малой оси эллипса, так как второе колесо находится на расстоянии . Радиус кривизны эллипса на малой оси:

.

В соответствии с этим, форма косого зуба в нормальном сечении определяется эквивалентным прямозубым колесом, диаметр которого:

и число зубьев:

Пример.При

<== предыдущая лекция | следующая лекция ==>
Расчет прочности зубьев по напряжения изгиба | Оценка передачи. 1) Увеличение эквивалентных параметров (и ) с увеличением угласпособствует повышению нагрузочной способности передачи
