Муфта фланцевая
|
|
|
|
Муфта втулочная.
Скрепление втулки с валами выполняют с помощью штифтов, шпонок или зубьев (шлиц). Втулочные муфты применяют в легких машинах при диаметрах валов до 60…70 мм. Они отличаются простотой конструкции и малыми габаритами. Прочность муфты определяется прочностью соединений, а также прочностью втулки.

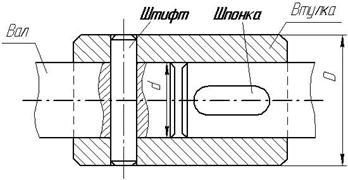

Рисунок 2 - Муфта втулочная
Полумуфты соединяют болтами, поставленными с зазором или без зазора. Расчет на прочность проводится для шпоночных или шлицевых соединений и болтов. Фланцевые муфты применяют для валов диаметром до 200 мм. Достоинствами таких муфт является простота конструкции и сравнительно небольшие габариты.

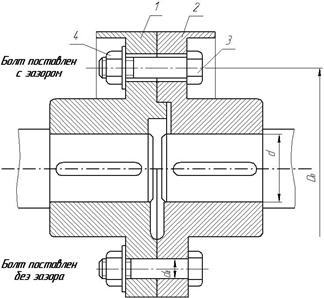

1,2 – полумуфты; 3 – болт; 4 – гайка.
Рисунок 3 - Муфта фланцевая
|
|
|
|
