Методы получения ЧМ

Фильтровой метод формирования однополосного сигнала

Структурная схема имеет вид:

УНЧ – усилитель низких частот, ФНЧ – фильтр низких частот, БМ – балансный модулятор, КВФ – кварцевый фильтр, УС – усилитель, СМ – смеситель, СЧ – синтезатор частот, ПФ – полосовой фильтр, УН – усилитель напряжения, УМ – усилитель мощности, ОКГ – опорный кварцевый генератор.

Формирование ОБП и синтез частот осуществляется на малых уровнях мощности.

1. Метод прямого получения ЧМ (Армстронг, 1930 г.).

ЧМ – частотный модулятор, ЗГ- задающий генератор, УМн – умножитель, УМ – усилитель мощности.

Достоинства:

1.Возможность получения большой девиации частоты.

2. Простота схемы

Недостатки:

1. Низкая стабильность средней полосы передатчика (из-за температуры, напряжения ….).

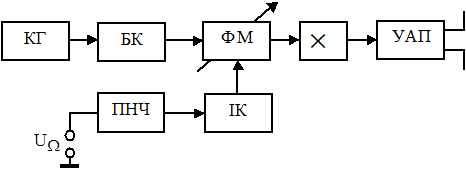

2. Метод косвенного получения ЧМ.

КГ – кварцевый генератор, БК – буферный каскад, ФМ –фазовый модулятор, ИЦ- интегрирующая цепь, САУ – согласующее антенное устройство, Умн – умножитель. ФМ модулирует по фазе сигнал с КГ. ИЦ предназначена для того, чтобы обеспечить девиацию частоты пропорционально амплитуде, а не частоте сигнала.

, - девиация частоты.

Умножитель имеет максимальный коэффициент, т.е. 3-4 раза. При большем умножении резко падает КПД (чем больше КПД, тем больше широкополостность).

Современные умножители используют диоды ДНЗ (диоды с накоплением заряда).

Достоинства:

1. Высокая стабильность

Недостатки:

1. Сложность схемы, из-за многокаскадности.

2. Схема не используется (только в связной аппаратуре).
