ЧМ в кольце ФАПЧ









УНЧ-усилитель низких частот, ФНЧ-фильтр низких частот, ГУН-генератор управляемый напряжением, БК-буферный каскад, ФД-фазовый детектор, ДПКД-делитель с переменным коэффициентом деления, ОКГ-опорный кварцевый генератор, УМ-усилитель мощности.

ФД необходим для выделения сигнала рассогласования. ФАПЧ для автоподстройки частоты (инерционная система).



Буферные каскады:

1. БК – резестивный ШПУ без резонансных контуров.

2. Повторитель - общий эмитер, общий сток.

3. Т.к. имеются умножинели частоты, то можно применять колебательный контур.

Для того, чтобы система ФАПЧ не обрабатывала модулирующий сигнал нужно:

Связная: Гц (50Гц), радиовещательные: кГц.



Достоинства:

1. Высокая стабильность средней несущей частоты.

2. Девиация частоты велика, поскольку реализован прямой метод получения ЧМ.

3. Высокая линейность модуляционной характеристики.

При ЧМ:

- частота модулирующего сигнала, - коэффициенты функции Бесселя.



Индекс модуляции , Мдля ЧМ связной аппаратуры, Мдля ЧМ радиовещание. Полоса занимаемых частот для АМ: , для ЧМ: .





Чем выше индекс модуляции, тем выше помехоустойчивость системы. При малом индексе модуляции спектр ЧМ близок к спектру АМ.



Структурная схема ЧМ передатчика:



ЗГ-задающий генератор, УС-усилитель, УМ-усилитель мощности, КСВ-коэффициент стоячей волны, Ф-фильтр.

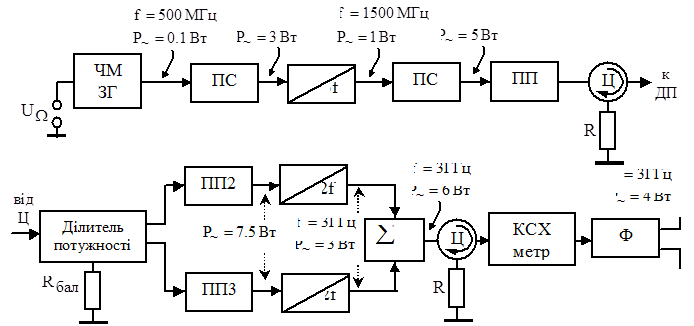

Структурная схема передатчика радиорелейной станции (РРС)



В передатчиках метрового диапазона целесобразно умножители частоты размещать ближе к задающему генератору, т.е осуществлять умножение частоты на малом уровне сигнала.

При 100 МГц .

10 МГц .

Используются кварцевые автогенераторы с умножителями частоты, т.к генереторы Ганна нестабильны по частоте.
