Системы вентиляции и кондиционирования воздуха.

Система воздушного отопления.

Рис. 29 Б.С.Епифанов "Судовые системы", с.101, р. 80

1 – заборный раструб;

2 – трубопровод наружного воздуха;

3 – электровентилятор;

4 – воздухонагреватель;

5 – трубопровод теплоносителя;

6 – магистраль подогретого воздуха;

7 – трубопроводы в отапливаемые помещения;

8 – воздухораспределители.

По способу замены воздуха По направлению движения воздуха

Естественная Приточная

Принудительная Вытяжная

Комбинированная

По скорости воздуха в воздухопроводах системы

Низкоскоростные (15-17 м/с)

Среднескоростные (17-22 м/с)

Высокоскоростные (22-30 м/с)

Вытяжную принудительную вентиляцию с естественным притоком из коридоров свежего воздуха применяют в санитарно-гигиенических помещениях, кладовых, курительных, ваннах, душевых, прачечных, аккумуляторных, насосных отделениях, медицинских и других помещениях, где интенсивно выделяются пары и газы.

Приточную принудительную вентиляцию применяют в жилых помещениях и постах управления, в которых необходимо предотвращать поступление из коридоров загрязненного воздуха и вредных паров (МКО).

Приточно-вытяжную принудительную вентиляцию применяют в салонах, столовых, радиорубках, камбузах, сушильных, прачечных, медицинских помещениях, агрегатных с большими тепловыделениями и грузовых трюмах.

Естественная приточно-вытяжная вентиляция применяется на морских углерудовозах, судах малого водоизмещения (до 500 тонн) и во вспомогательных помещениях (без тепло- и газовыделений), расположенных на верхней палубе.

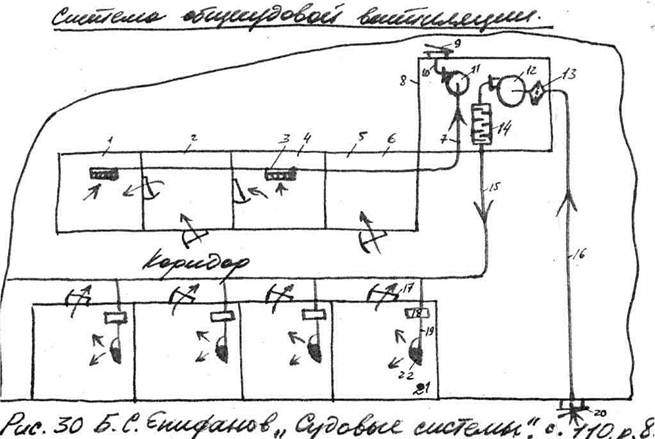

1 – гальюн;

2 – умывальная;

3 – воздухозаборная сетка;

4 – душевая;

5 – раздевальная;

6 – кладовая;

7 – вытяжной воздухопровод;

8 – вентиляторная;

9,20 – водозащитные крышки;

10 – отводной воздухопровод;

11 – вытяжной электровентилятор;

12 – нагнетательный электровентилятор;

13 – воздушный фильтр;

14 – глушитель шума;

15 – приточная магистраль;

16 – приемный воздухопровод;

17 – дверь;

18 – заслонка;

19 – приточные отростки;

21 - каюты;

22 – поворотный воздухораспределитель.

Под кондиционированием воздуха понимается придание ему определенных:

Температуры,

Влажности,

Чистоты,

скорости движения в помещении.

Система кондиционирования воздуха

По способу По месту По конструк- По скорости По наличию По типу

обработки обработки тивному воздуха в рециркуляции воздухо-

воздуха воздуха признаку трубопроводе воздуха распределителя

1.кругло- 1.цент- 1.одно- 1.низкоскор. 1.с рецир- 1.с прямо-

годичные ральные канальные (4-10 м/с) куляцией точными

(все виды 2.местные 2. двух- 2.среднескор. 2.без рецир- 2.с эжек-

обработки) канальные (10-16 м/с) куляции ционными

2.летние 3.высокоскор.

(охл. и осуш.) (16-30 м/с)

3.зимние

(нагр. и увл.)

Центральные СКВ производят полную обработку воздуха в одном кондиционере, из которого он по воздухопроводам направляется вентилятором в группу обслуживаемых помещений.

Местные СКВ осуществляют обработку воздуха отдельного помещения с помощью автономного кондиционера.

Одноканальная и двухканальная СКВ получили название по количеству воздухопроводов, по которым обработанный в кондиционере воздух подводится к обслуживаемым помещениям.

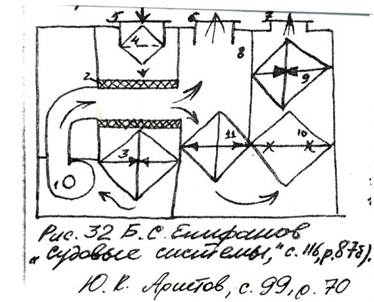

1 – электровентилятор; 8 – разделительная камера;

2 – камерный глушитель; 9 - воздухоподогреватель;

3 – первичный воздухоподогреватель; 10 – паровой увлажнитель;

4 – воздушный фильтр; 11 – воздухоохладитель.

5 – патрубок для подвода наруж.воздуха;

6,7 – каналы для отвода воздуха;

Путь воздуха: 5,4,3,1,2,8 6

11,10,9,7

При отоплении -11 не работает.

Разновидности СКВ:

а) летняя одноканальная с прямоточными воздухораспределителями;

б) круглогодичная одноканальная с эжекционными воздухораспределителями;

в) круглогодичная двухканальная со смесительными воздухораспределителями.

1 – магистраль наружного воздуха;

2 – воздушный фильтр;

3 – первичный воздухоподогреватель;

4,24,40 – трубопроводы теплоносителя;

5 – электровентилятор;

6,14,15,32 – датчики температуры;

7,13,31 – заслонки;

8 – воздухоохладитель;

9 – трубопровод первично обработанного воздуха;

10 – увлажнитель воздуха;

11 – вторичный воздухоподогревател;

12 –трубопровод;

16 – коридор;

17 - смесительный воздухораспределитель;

18 – каюта;

19 – воздухозаборник;

20 – трубопровод рециркуляционного воздуха;

21 – регулятор вторичного воздухоподогревателя;

22 – электроцепь управления регулирующим клапаном;

23,26,29,30,37 – регулирующие электромагнитные клапаны;

25 – регулятор воздухоохладителя;

27 – трубопровод хладоносителя;

28 – регулятор первичного воздухоподогревателя;

33 – влагоотделитель;

34 – эжекционный воздухораспределитель;

35 – ручной регулир. клапан;

36 – трубопровод хладо- или теплоносителя;

38 – регулятор увлажнителя;

39 – прямоточный воздухораспределитель.
