Логические схемы


Логические схемы– это схемы, построенные из логических элементов.

Составление логической схемы – один из этапов проектирования новых цифровых устройств (новых микросхем).

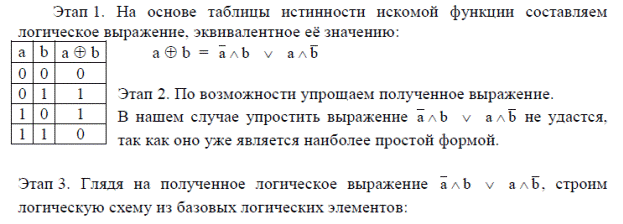

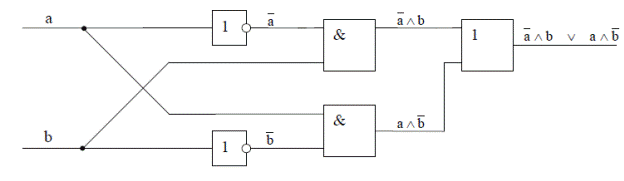

Рассмотрим этот процесс на примере создания логической схемы, которая бы выполняла логическую операцию ИСКЛЮЧАЮЩЕЕ ИЛИ. Непосредственного логического элемента для этой операции нет, поэтому мы составим логическую схему, используя имеющиеся базовые логические элементы: «И», «ИЛИ» и «НЕ».
