Резьба упорная

Резьба упорная применяется на винтах, подверженных односторонне направленным усилием (домкраты и т.п.). Профиль показан на рис. 4.17 в виде неравнобочной трапеции с гранями наклона её сторон к прямой, перпендикулярной оси стержня, в 3 ° и 30 °.

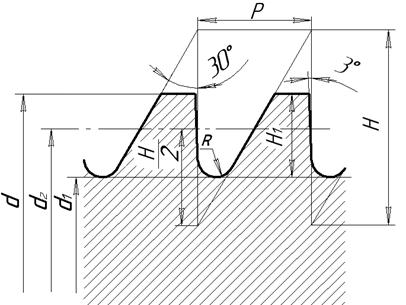

Рис. 4.17 Профиль упорной резьбы

Выполняется упорная резьба с разными шагами при одинаковых диаметрах. Профиль и основные размеры по ГОСТ 10177-82; допуски – по ГОСТ 25096-82. В условное обозначение входят: буква S, номинальный диаметр, ход Ph, шаг P, направление резьбы (левое) и поле допуска. Например, четырёхзаходная упорная резьба: S80×20(P5)-7h; где 80 – номинальный диаметр, 20 – ход, 5 – шаг, 7h – поле допуска, или левая упорная резьба: S80×20LH-7h.
