Прямоугольная (квадратная) резьба

Специальная резьба

Резьба усиленная упорная

Резьба упорная усиленная применяется для особо больших нагрузок (и для диаметров 80…2000мм.) с углом профиля 45° по ГОСТ 13535-87. Условное обозначение, например: S 45 °×200×12, где 12 – шаг резьбы, который указывают обязательно.

Специальную резьбу со стандартным профилем, но нестандартным шагом или диаметром обозначают Сn и условное обозначение профиля, например: Сn М40´1,5-6g.

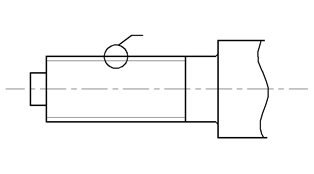

Профиль квадратной резьбы не стандартизирован, но эта резьба имеет применение в соединениях, где не должно быть самоотвинчивания под действием приложенной нагрузки. Поэтому на чертеже приводят все данные, необходимые для ее изготовления. На рис. 4.18 показана прямоугольная двухзаходная резьба на стержне.

А

Рис. 4.18. Прямоугольная резьба

Обозначения типов резьб приведены в табл.4.1, примеры обозначения типов резьб показаны в табл.2.

Таблица 4.1

Обозначения типов резьбы

Тип резьбы	Стандарт	Условное обозначение	Указывается	Пример обозначения
Метрическая скрупным шагом	ГОСТ 9150-81 ГОСТ 24705-81 ГОСТ 8724-81 ГОСТ 16093-81	М	Номинальный диаметр резьбы, шаг, направление,поле допуска.	M20-6g M20LH-6g
Метрическая с мелким шагом	ГОСТ 9150-81 ГОСТ 24705-81 ГОСТ 8724-81 ГОСТ 16093-81	М	Номинальный диаметр резьбы, шаг, направление, поле допуска.	M20×1,5-6g M20×1,5LH-6H
Трубная цилиндрическая	ГОСТ 6357-81 ГОСТ 3262-75* ГОСТ 8957-75*	G	Условное обозначение резьбы в дюймах, класс точности среднего диаметра резьбы А или В, длина свинчивания, если она больше, установленной стандартом.	G^1/4-A G1LH-B-40
Трубная коническая	ГОСТ 6211-81	R – наружная Rс – внутренняя	Условные обозначения резьбы в дюймах, направление(левое).	R1^1/2LH Rc1^1/2LH
Дюймовая	ОСТ НКТП 1260		Номинальный диаметр резьбы в дюймах	1^1/2″ ОСТНКТП 1260
Коническая дюймовая	ГОСТ 6111-52*	К	Условное обозначение резьбы в дюймах.	K^3/4″ ГОСТ 6111-52
Метрическая коническая	ГОСТ 25229-82	МК	Значение диаметра резьбы в основной плоскости с указанием при необходимости шага и направления	MK20×1,5LH MK20×1,5
Круглая	ГОСТ 6042-83 ГОСТ 13536-68 СТ СЭВ 3293-81*	Е	Диаметр резьбы	E14 ГОСТ 6042-83
Кр	Номинальный диаметр, шаг	Kp.12×2,54 ГОСТ 13536-68
Rd	Диаметр резьбы	RD16 Rd16LH
Трапецеидальная	ГОСТ 9484-81 ГОСТ 9562-81 ГОСТ 24739-81*	Тr	Номинальный диаметр резьбы, ход Ph, шаг P, поле допуска, при необходимости – длину свинчивания	Tr 80×40(P10)-6e Tr 40×6-8e Tr 80×40(P10)-8e-180

Окончание табл. 4.1

Тип резьбы	Стандарт	Условное обозначение	Указывается	Пример обозначения
Упорная	ГОСТ 10177-82 ГОСТ 25096-82		Номинальный диаметр резьбы, ход Ph, шаг P, поле допуска.	S80×20(P5)-7h S80×20LH-7H
Упорная усиленная	ГОСТ13535-87	S45°	Угол профиля 45°, номинальный диаметр, шаг	S45°×200×12
Специальная	–	Сn	Условное обозначение профиля, номинальный диаметр, шаг (при необходимости), поле допуска.	Cn M40×1,5-6g

Таблица 4.2

Примеры обозначений наиболее употребительных видов резьбы

Деталь	Обозначение резьбы	Надо читать
		Резьба метрическая, наружный диаметр резьбы 20 мм., с крупным шагом, правая, поле допуска 6g
	М25х1.5LH-6g	Резьба метрическая, наружный диаметр резьбы 25 мм., шаг 1,5 мм, мелкий, левая, поле допуска 6g
	1^1/2²×ОСТ НКТН 1260	Резьба дюймовая, наружный диаметр 1½" (38,1 мм), правая, ОСТ НКТП 1260
		Резьба трубная, обозначение размера , правая, класс точности средний диаметр резьбы А, длина свинчивания 20 мм.

Продолжение табл.4. 2

Деталь	Обозначение резьбы	Надо читать
		Резьба коническая, дюймовая, наружный диаметр ¾" (в основной плоскости 26,4 мм), правая; ГОСТ 6111-52
		Резьба трапецеидальная, однозаходная, нормальная, наружный диаметр 30 мм, шаг 6 мм, левая, поле допуска 8е
		Резьба упорная, нормальная, наружный диаметр резьбы 50 мм, шаг 6 мм, двухзаходная, ход 12, правая, поле допуска 7h
		Резьба специальная, со стандартным профилем метрической резьбы, наружный диаметр 58 мм, шаг 3 мм, поле допуска 6g.
