Значения комбинаций перекрестков

Методология IDEF3 использует пять логических типов для моделирования возможных последовательностей действий процесса в сценарии:

Наименование	Смысл в случае слияния стрелок (Fan–in Junction)	Смысл в случае разветвления стрелок (Fan–out Junction)
Asynchronous AND	Все предшествующие процессы должны быть завершены	Все следующие процессы должны быть запущены
Synchronous AND	Все предшествующие процессы завершены одновременно	Все следующие процессы запускаются одновременно
Asynchronous OR	Один или несколько предшествующих процессов должны быть завершены	Один или несколько следующих процессов должны быть запущены
Synchronous OR	Один или несколько предшествующих процессов завершаются одновременно	Один или несколько следующих процессов запускаются одновременно
XOR	Только один предшествующий процесс завершен	Только один следующий процесс

Примеры:

Рис. 4.9. Использование перекрестков асинхронный AND

Рис. 4.10. Возможный график запуска для рис. 4.9.

Рис. 4.11. Использование перекрестков синхронный AND

Рис. 4.12. Возможный график запуска для рис. 4.11.

Рис. 4.13. Использование перекрестков синхронный OR

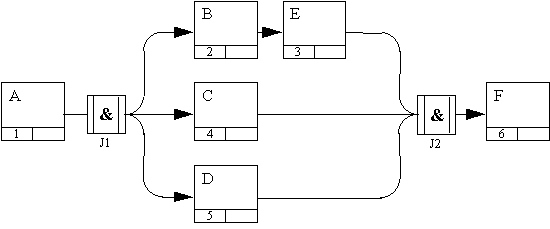

Рис. 4.14. Использование перекрестков синхронный AND

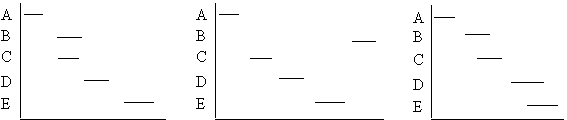

Рис. 4.15. Возможный график запуска для рис. 4.14.

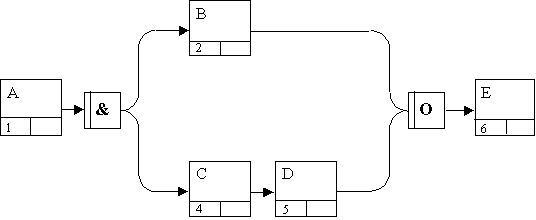

Рис. 4.16. Использование асинхронный AND перекрестка разветвления и асинхронного OR перекрестка слияния

Рис. 4.17. Возможный график запуска для рис. 4.16.

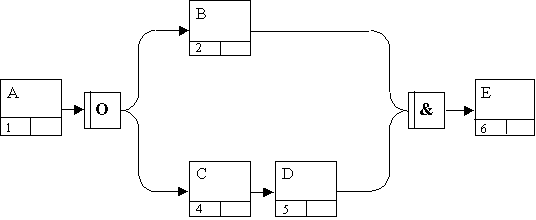

Рис. 4.18. Невозможное совместное использование перекрестков
