Декомпозиция описания процесса

Методология IDEF3 дает возможность представлять процесс в виде иерархически организованной совокупности диаграмм. Диаграммы состоят из нескольких элементов описания процесса IDEF3, причем каждый функциональный элемент UOB потенциально может быть детализирован на другой диаграмме. Такое разделение сложных комплексных процессов на его структурные части называется декомпозицией. Декомпозиция формирует границы для описания процесса и каждый UOB элемент рассматривается как формальная граница некоторой части целой системы, которая описывает весь процесс. Декомпозированная диаграмма, называемая диаграммой потомком, более детально описывает процесс. Декомпозируемый UOB элемент называется родительским, а содержащая его диаграмма – соответственно родительской диаграммой.

Итак, декомпозиция – это процесс создания диаграммы, детализирующей определенный UOB элемент. Результатом ее является описание, которое представляет собой дробление родительского UOB элемента на меньшие и более частные операции или функции. Кроме того, само слово "анализ" означает разложение на составляющие. Но декомпозиция – это больше, чем разложение на части. Она включает также синтез. Подлинная декомпозиция заключается в начальном разделении объекта на более мелкие части и последующем соединении их в более детальное описание.

Применяя принцип декомпозиции неоднократно, возможно структурировать описание процесса до любого уровня подробности. Декомпозиция обеспечивает средства организации более детального описания UOB элементов. Каждый UOB элемент может иметь любое число различных декомпозиций на том же самом уровне детализации с целью представления различных точек зрения или обеспечения большей подробности при описании исходного процесса.

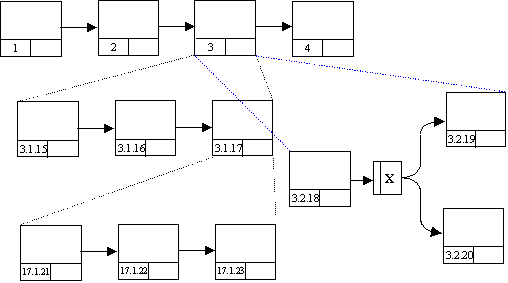

Рис. 4.19. Пример нумерации UOB элементов при использовании декомпозиции и описания различных точек зрения на выполнение процессов
