БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ

Биполярным транзистором (БТ) называется трехэлектродный полупроводниковый прибор с двумя взаимодействующими p-n переходами, предназначенный для усиления электрических колебаний по току, напряжению или мощности. Слово “биполярный” означает, что физические процессы в БТ определяются движением носителей заряда обоих знаков (электронов и дырок). Взаимодействие переходов обеспечивается тем, что они располагаются достаточно близко - на расстоянии, меньшем диффузионной длины. Два p-n -перехода образуются в результате чередования областей с разным типом электропроводности. В зависимости от порядка чередования различают БТ типа n-p-n (или со структурой n-p-n) и типа p-n-p (или со структурой p-n-p), условные изображения которых показаны на рис. 3.1.

а)	б)
Рис. 3.1 Структуры БТ.

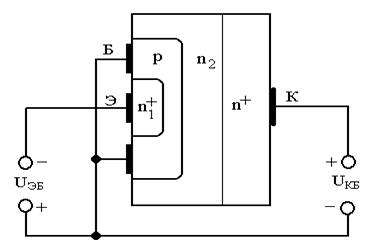

Структура реального транзистора типа n-p-n изображена на рис. 3.2. В этой структуре существуют два перехода с неодинаковой площадью: площадь левого перехода n₁⁺-p меньше, чем у перехода n₂-p. Кроме того, у большинства БТ одна из крайних областей (n₁ с меньшей площадью) сечения легирована гораздо сильнее, чем другая крайняя область (n₂).

Рис. 3.2 Структура реального БТ типа n-p-n.

Сильнолегированная область обозначена верхним индексом “+” (n⁺). Поэтому БТ является асимметричным прибором. Асимметрия отражается и в названиях крайних областей: сильнолегированная область с меньшей площадью (n₁⁺) называется эмиттером, а область n₂ - коллектором. Соответственно область (p) называется базовой (или базой). Правая область n⁺ служит для переход n₁⁺-р называют эмиттерным, а n₂-p коллекторным. Средняя снижения сопротивления коллектора. Контакты с областями БТ обозначены на рисунках 3.1 и 3.2 буквами: Э - эмиттер; Б - база; К- коллектор.

Основные свойства БТ определяются процессами в базовой области, которая обеспечивает взаимодействие эмиттерного и коллекторного переходов. Поэтому ширина базовой области должна быть малой (обычно меньше 1 мкм). Если распределение примеси в базе от эмиттера к коллектору однородное (равномерное), то в ней отсутствует электрическое поле и носители совершают в базе только диффузионное движение. В случае неравномерного распределения примеси (неоднородная база) в базе существует “внутреннее” электрическое поле, вызывающее появление дрейфового движения носителей: результирующее движение определяется как диффузией, так и дрейфом. БТ с однородной базой называют бездрейфовыми, а с неоднородной базой - дрейфовыми.

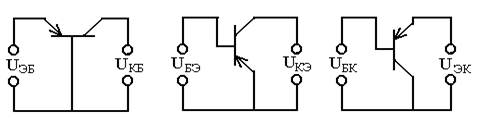

Биполярный транзистор, являющийся трехполюсным прибором, можно использовать в трех схемах включения: с общей базой (ОБ) (рис. 3.3,а), общим эмиттером (ОЭ) (рис. 3.3,б), и общим коллектором (ОК) (рис. 3.3,в). Стрелки на условных изображениях БТ указывают (как и на рис. 3.1) направление прямого тока эмиттерного перехода. В обозначениях напряжений вторая буква индекса обозначает общий электрод для двух источников питания.

В общем случае возможно четыре варианта полярностей напряжения переходов, определяющих четыре режима работы транзистора. Они получили названия: нормальный активный режим, инверсный активный режим, режим насыщения (или режим двухсторонней инжекции) и режим отсечки.

а)	б)	в)
Рис. 3.3 Схемы включения БТ.

В нормальном активном режиме (НАР) на эмиттерном переходе действует прямое напряжение (напряжение эмиттер - база U_ЭБ), а на коллекторном переходе - обратное (напряжение коллектор - база U_КБ). Этому режиму соответствуют полярности источников питания на рис. 3.4 и направления токов для p-n-p транзистора. В случае n-p-n транзистора полярности напряжения и направления токов изменяются на противоположные.

Этот режим работы (НАР) является основным и определяет на­значение и название элементов транзистора. Эмиттерный переход осуществляет инжекцию носителей в узкую базовую область, которая обеспечивает практически без потерь перемещение инжектированных носителей до коллекторного перехода.

Рис. 3.4 Физические процессы в БТ.

Коллекторный переход не создает потенциального барьера для подошедших носителей, ставших неосновными носителями заряда в базовой области, а, наоборот, ускоряет их и поэтому переводит эти носители в коллекторную область. “Собирательная” способность этого перехода и обусловила название “коллектор”. Коллектор и эмиттер могут поменяться ролями, если на коллекторный переход подать прямое напряжение U_КБ, а на эмиттерный -обратное U_ЭБ. Такой режим работы называется инверсным активным режимом (ИАР). В этом случае транзистор “работает” в обратном направлении: из коллектора идет инжекция дырок, которые проходят через базу и собираются эмиттерным переходом, но при этом его параметры отличаются от первоначальных.

Режим работы, когда напряжения на эмиттерном и коллекторном переходах являются прямыми одновременно, называют режимом двухсторонней инжекции (РДИ) или менее удачно режимом насыщения (РН). В этом случае и эмиттер, и коллектор инжектируют носители заряда в базу навстречу друг другу и одновременно каждый из переходов собирает носители, приходящие к нему от другого перехода.

Наконец, режим, когда на обоих переходах одновременно действуют обратные напряжения, называют режимом отсечки (РО), так как в этом случае через переходы протекают малые обратные токи.

Следует подчеркнуть, что классификация режимов производится по комбинации напряжений переходов,

В схеме включения с общей базой (ОБ) они равны напряжениям источников питания U_ЭБ и U_КБ.

В схеме включения с общим эмиттером (ОЭ) напряжение на эмиттерном переходе определяется напряением первого источника (U_ЭБ = -U_БЭ), а напряжение коллекторного перехода зависит от напряжений обоих источников и по общему правилу определения разности потенциалов U_КБ = U_КЭ + U_ЭБ. Так как U_ЭБ = -U_БЭ, тo U_КБ = U_КЭ - U_БЭ; при этом напряжение источников питания надо брать со своим знаком: положительным, если к электроду присоединен положительный полюс источника, и отрицательным - в другом случае.

В схеме включения с общим коллектором (ОК) напряжение на коллекторном переходе определяется одним источником: U_КБ = -U_БК. Напряжение на эмиттерном переходе зависит от обоих источников: U_ЭБ = U_ЭК + U_КБ = U_ЭК - U_БК, при этом правило знаков прежнее.
