Динамическая погрешность

Цифровые приборы

1.общие сведения

2.время – импульса вольтметр

3.кодоимпульсный вольтметр

4. вольтметр на методе считывания

1)

ЦОУ- цифровое отсчетное устройство

ВУ - входное устройство кодовый выход к ЭВМ

Достоинства: высокоточность, высокочувствительность, универсальность, хорошо сопрягаются с ЭВМ

Недостатки:дорогие,сложные,надежность после ремонта падает

Погрешность: погрешность аналоговой части, погрешность дискретности нормирования двухчленной формулой

t = 0 Ux -? Тц = tпп + tп пред.из. + tацп + tотсч

Время преобразования должно быть увязано со скоростью изменения сигнала

4)см ”преобразователи”

вольтметр постоянного напряжения:

ΔU = const; Ux > U обрi

ИОН – источник образцового напряжения

ΔU – определяет погрешность дискретности(сложное устройство)

По числу выходов:СУ- сравнивающее устройство(парал.)

ПКК- преобразователь кода в код

на ОУ – десятичная система счисления

на ПКК формируется последовательность 0 и 1=> преобразовывается в десятичную

Достоинства: минимальное время измерения

3)I кодоимпульсный вольтметр на методе сравнение-вычитание

см.схему АЦП в преобр.(в коде 2-4-2-1)

ВД- входной делитель;

СУ- сравнивающее устройство

ЦАП-цифро-аналоговый преобразователь

УУ- устройство управления

ЦОУ- цифровое отсчетное устройство

Uх*=Uo, Uo-меняется в соответствии с кодом

2)II время импульсный вольтметр; метод последовательного счета

Идея

1.преобразование U->t (АП)

2.преобразование tn -> N число импульсов (ЦП)

N=fo*tх, тогда ktx =Ux Ux = kN/to

Ux = F(N,fo,k)

погрешности

а) f₀₁ б)f₀₂ f₀₁> f₀₂

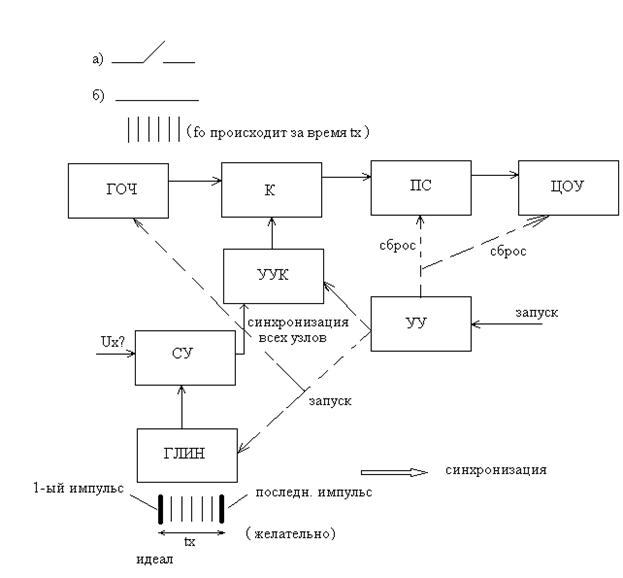

III

УУК- устройство управления ключом

ГОУ- генератор образцовой частоты

К-ключ; состояние зависит от сигнала управления

ПС- пересчетная схема

УУ- устройство управления
