Примеры кольцевого тестирования

Генератор М-последовательности одноканальный.

Схема имеет 1 вход: тактовый сигнал и 1 выход.

Генератор представляет интерес, поскольку относится к не зависящим от входа последовательностным схемам и часто входит в состав других систем диагностики цифровых схем.

Функционирование генератора описывается соотношением

Схема генератора приведена на рисунке 7.4.

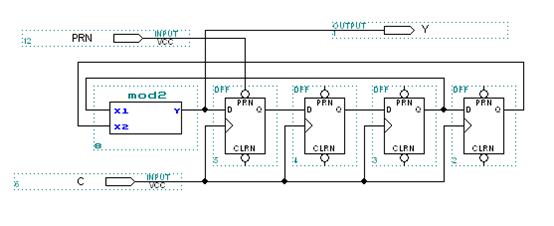

Рис. 7.4. Схема генератора М-последовательности.

Построим КУ для многочлена с периодом . Тогда необходимо иметь функцию . Заданием на синтез КУ служит функция:

=.

Общая схема КТ представлена на рисунке 7.5.

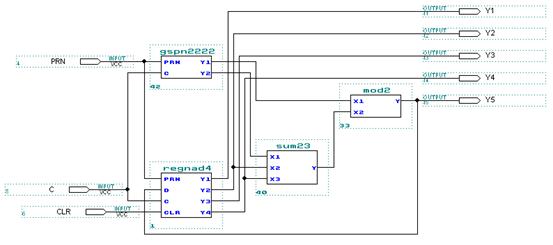

Рис. 7.5. Схема кольцевого тестирования генератора М-последовательности.

Временные диаграммы функционирования КТ генератора М-последовательности представлены на рис. 7.6.

Рис. 7.6. Временные диаграммы КТ генератора М-последовательности.

Подача на вход «PRN» и «CLR» логической 1 означает установку регистра сдвига в начальное состояние (1000). Из временных диаграмм видно, что через 15 тактовых импульса система вновь приходит в начальное состояние, т.е. период , что говорит о работоспособности всей системы КТ в целом и об исправности генератора М-последовательности.

Рассчитав достоверность кольцевого тестирования по формуле 1.14 учитывая, что и , получим:

, отсюда

.

Чтобы удостовериться в правильности работы полученной схемы, проведём КТ генератора М-последовательности с введённой искусственно ошибкой. Схема КТ на рисунке 7.6аа.

Рис. 7.6аа. Схема КТ генератора М-последовательности с вводом ошибки

Соответствующие временные диаграммы представлены на рис. 7.7а.

Рис. 7.7а. Временные диаграммы КТ генератора с вводом ошибки.

Из временных диаграмм видно, что период , что индицирует о неисправности генератора М-последовательности.

1.5 Генератор М-последовательности многоканальный.

Схема имеет 1 вход: тактовый сигнал и 2 выхода.

Генератор относится к не зависящим от входа многовыходным последовательностным схемам.

Функционирование генератора описывается соотношением .

Рис. 7.8. Схема генератора М-последовательности.

Построим КУ для многочлена с периодом . Тогда необходимо иметь функцию . Заданием на синтез КУ служит функция:

=

Общая схема КТ представлена на рисунке 7.9.

Рис. 7.9. Схема кольцевого тестирования генератора М-последовательности.

Временные диаграммы функционирования КТ генератора М-последовательности представлены на рис. 7.10.

Рис. 7.10. Временные диаграммы КТ генератора М-последовательности.

Подача на вход «PRN» и «CLR» логической 1 означает установку регистра сдвига в начальное состояние (1000). Из временных диаграмм видно, что через 15 тактовых импульса система вновь приходит в начальное состояние, т.е. период , что говорит о работоспособности всей системы КТ в целом и об исправности генератора М-последовательности.

Чтобы удостовериться в правильности работы полученной схемы, проведём КТ генератора М-последовательности с введённой искусственно ошибкой. Схема КТ на рисунке 3.15а.
