Движущий напор, Па, выражается уравнением

(1.13)

Рис. 1.6. Схема циркуляционного контура вертикального выпарного аппарата с естественной циркуляцией

Принудительная циркуляция в выпарных аппаратах обеспечивается насосами. Мощность привода к циркуляционному насосу N определяется по формуле

(1.14)

где - напор, который должен создать насос, Па; G – количество раствора, циркулирующего в контуре аппарата, кг/с; КПД насоса.

1.3.2. Выпарные аппараты с естественной циркуляцией [2, 3, 5]

В выпарных аппаратах с естественной циркуляцией раствора кратность циркуляции имеет значение 20-30.

Широкое распространение получили выпарные аппараты с центральной циркуляционной трубой, с выносной (внешней) циркуляционной трубой и с выносной греющей камерой.

На рис. 1.7. приведена схема выпарного аппарата с центральной циркуляционной трубой типа ВВ. Он состоит из греющей камеры - 1, пучка кипятильных труб – 2, циркуляционной трубы – 3, сепарационного (парового) пространства – 4, брызгоотделителя (отбойника) - 5.

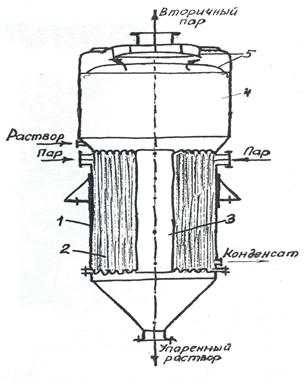

Рис. 1.7. Выпарной аппарат с центральной циркуляционной трубой

Скорость циркуляции раствора в нагревательных трубах зависит от его физических свойств, тепловой нагрузки поверхности нагрева и гидравлического сопротивления циркуляционного контура. Пространство аппарата над уровнем кипящей жидкости (высотой 1,5-2,5 м) называется сепарационным и служит для отделения брызг и капель раствора, уносимых потоком вторичного пара. Это пространство обычно оканчивается дополнительным брызгоуловителем. Нижнее днище аппарата бывает сферическим и коническим; последнее предпочтительно в случае выпаривания кристаллизующихся растворов.

Греющая камера выпарного аппарата представляет собой пучок труб 2 с двумя трубными решетками, вставленный в кожух – обечайку.

Греющий пар подается в межтрубное пространство, а раствор циркулирует в трубах. Такое направление тока теплоносителей благоприятствует условиям для очистки труб от отложения солей и накипи. Устойчивая циркуляция раствора в аппарате обеспечивается большой удельной поверхностью нагрева на единицу объема раствора в трубах малого диаметра (подъемных) (d =32 мм) в сравнении с центральной трубой большого диаметра (опускной) (d =194 мм и более). Большая скорость циркуляции раствора в трубах (до 2,0 м/с) обеспечивает высокие коэффициенты теплопередачи.

Аппараты компактны и имеют небольшую металлоемкость. Номинальная площадь поверхности нагрева – до 400 м². Аппарат типа ВВ применяется для упаривания маловязких (Па·с) не кристаллизующихся и неагрессивных растворов, так как он не обеспечивает достаточную скорость циркуляции (не более 0,3-0,8 м/с) из-за обогрева циркуляционной трубы. Поэтому и коэффициенты теплопередачи также относительно низкие.

Для достижения более высокой скорости циркуляции (до 2-3 м/с) применяются аппараты с внешней циркуляционной трубой (рис. 1.8).

Размер греющей камеры снижается (более высокая интенсивность теплопередачи), но эти аппараты имеют большие габариты и более сложную конструкцию.

На рис. 1.8 показан выпарной аппарат с вынесенной циркуляционной трубой 5. В этом аппарате циркуляционная труба не обогревается, следовательно раствор в ней не кипит и парожидкостная смесь не образуется. Разность плотностей парожидкостной смеси в кипятильных трубах 2 и раствора в циркуляционной трубе больше, чем в аппаратах с центральной циркуляционной трубой, поэтому кратность циркуляции и коэффициенты теплопередачи несколько выше. Повышение скорости движения парожидкостной смеси в кипятильных трубах уменьшает возможность отложения солей, которые могут выделяться при концентрировании растворов.

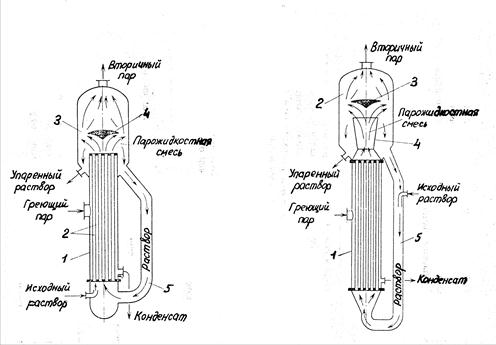

Рис. 1.8. Выпарной аппарат с вынесенной циркуляционной трубой:

1 – нагревательная камера; 2 – кипятильные трубки; 3 – сепаратор; 4 – брызгоотбойник; 5 – циркуляционная труба

Рис. 1.9. Выпарной аппарат с вынесенной зоной кипения:

1 – нагревательная камера; 2 – сепаратор; 3 – брызгоотбойник; 4 – труба вскипания; 5 – циркуляционная труба

Существенного снижения отложения солей можно достичь при использовании аппаратов с вынесенной зоной кипения (рис.1.9). В таких аппаратах вследствие увеличенного гидростатического давления столба жидкости кипения в трубах нагревательной камеры 1 не происходит, упариваемый раствор только перегревается. При выходе перегретого раствора из этих труб в трубу вскипания 4 он попадет в зону пониженного гидростатического давления, где и происходит интенсивное его закипание. Таким образом предотвращается возможность отложения накипи на теплообменной поверхности труб и, следовательно, увеличиваются коэффициент теплопередачи и время эксплуатации аппарата между профилактическими ремонтами.

Часто в технологии встречаются растворы, кипение которых сопровождается пенообразованием. При вспенивании увеличивается унос капель и кристаллов из раствора с вторичным паром, быстрее засоляются греющие поверхности в последующих аппаратах, где этот пар конденсируется. Для упаривания пенящихся растворов применяют выпарной аппарат с выносной поверхностью нагрева (рис. 1.10), так как в основном в нем происходит самоиспарение перегретой в трубах жидкости при поступлении ее в сепаратор. При этих условиях жидкость испаряется спокойно, и при достаточных размерах сепаратора не происходит уноса капелек жидкости и пены со вторичным паром.

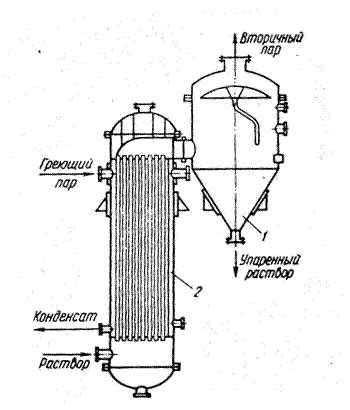

Рис. 1.10. Выпарной аппарат с выносной поверхностью нагрева: 1 – сепаратор; 2 – греющая камера
