Фазовые переходы в нефти, воде и газе

СХЕМА ФАЗОВЫХ ПРЕВРАЩЕНИЙ ОДНОКОМПОНЕНТНЫХ СИСТЕМ

ФАЗОВЫЕ СОСТОЯНИЯ УГЛЕВОДОРОДНЫХ СИСТЕМ

В процессе разработки месторождений в пластах непрерывно изменяются давление, температура, количественное соотношение нефти и газа. Это сопровождается непрерывным изменением состава газовой и жидкой фаз и переходом различных углеводородов из одной фазы в другую. Особенно быстро такие превращения происходят при движении нефти по стволу скважины от забоя к устью.

Дальнейшее движение нефти и газа к потребителю также сопровождается непрерывными фазовыми превращениями. Закономерности фазовых переходов и фазовое состояние газонефтяных смесей при различных условиях необходимо знать для решения многих задач.

Интенсивность выделения газовой фазы из нефти зависит от многих факторов, основными из которых являются:

- темп снижения давления и температуры при движении нефтяного потока;

- наличие в составе нефти лёгких углеводородов (С₂–С₆);

- молекулярная масса нефти;

- вязкость нефти.

Углеводородные газы, подобно всем индивидуальным веществам, изменяют свой объём при изменении давления и температуры. На рис. 4.1 представлена диаграмма фазового состояния для чистого этана. Каждая из кривых соответствует фазовым изменениям при постоянной температуре и имеет три участка. Слева от пунктирной линии отрезок соответствует газовой фазе, горизонтальный участок – двухфазной газожидкостной области, левый участок – жидкой фазе. Отрезок пунктирной линии вправо от максимума в точке С называется кривой точек конденсации (или точек росы), а влево от максимума – кривой точек парообразования (кипения). В точке С пунктирной линии кривые парообразования и конденсации сливаются. Эта точка называется критической.

С приближением температуры и давления к критическим значениям свойства газовой и жидкой фаз становятся одинаковыми, поверхность раздела между ними исчезает, и плотности их уравниваются. Следовательно, с приближением к критической точке по кривой начала кипения плотность жидкой фазы будет непрерывно убывать. Если же к ней приближаться по линии точек конденсации, то плотность пара будет непрерывно возрастать.

Рис. 4.1. Диаграмма фазового состояния чистого этана.

Для индивидуальных углеводородов граничным давлением между жидкой и газовой фазой является давление упругости паров (при данной температуре), при котором происходит конденсация или испарение. Обе фазы (жидкость и пар) при данной температуре присутствуют в системе только в том случае, если давление равно упругости насыщенного пара над жидкостью.

Фазовые превращения углеводородов можно также представить в координатах давление-температура (рис. 4.2). Для однокомпонентной системы кривая давления насыщенного пара на графике давление-температура является одновременно кривой точек начала кипения и линией точек росы. При всех других давлениях и температурах вещество находится в однофазном состоянии.

Фазовая диаграмма индивидуальных углеводородов ограничивается критической точкой С (рис. 4.2). Для однокомпонентных систем эта точка определяется наивысшими значениями давления и температуры, при которых ещё могут существовать две фазы одновременно.

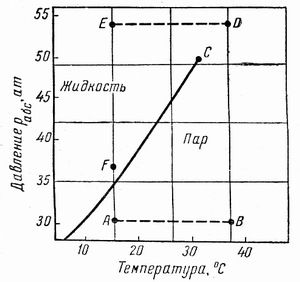

Рис. 4.2. Диаграмма фазового состояния чистого этана в координатах Т-Р.

Из рисунка 4.2 следует, что путём соответствующих изменений давления и температуры углеводороды можно перевести из парообразного состояния в жидкое, минуя двухфазную область. Газ, характеризующийся параметрами точки А (рис. 4.2), можно изобарически нагреть до температуры точки В, а затем, повысив давление в системе при постоянной температуре, перевести вещество в область точки D, расположенную выше критической точки С, и далее в область точки Е. Свойства системы при этом изменяются непрерывно, и разделения углеводорода на фазы не произойдёт. При дальнейшем охлаждении системы (от точки D до точки Е), а затем при снижении давления до точки F вещество приобретёт свойства жидкости, минуя область двухфазного состояния.

Значительно сложнее закономерности фазовых переходов двух- и многокомпонентных систем.

В смеси углеводородов каждый компонент имеет собственные значения упругости насыщенных паров, поэтому процессы конденсации и испарения не будут проходить при конкретных значениях давления и температуры, а в определённом диапазоне значений давления и температуры. Границы диапазона будут тем больше, чем больше разница между критическими значениями давления и температуры индивидуальных компонентов, входящих в систему. Более подробную информацию по фазовым переходам многокомпонентных систем можно найти в литературе [3, 4].

Фазовые переходы подчиняются определённым закономерностям, в основе которых лежит понятие равновесия фаз. Равновесие фаз характеризуется константой равновесия, которая зависит от температуры и давления.

Константа фазового равновесия i-го компонента характеризуется отношением мольной доли компонента в газовой фазе (у_i или N_yi) к мольной доле этого компонента в жидкой фазе (х_i или N_xi), находящейся в равновесном состоянии с газовой фазой:

. (4.1)

Для определения равновесного состояния газожидкостных смесей используются законы Дальтона и Рауля.

Согласно закону Дальтона каждый компонент, входящий в газовую фазу имеет своё парциальное давление P_i, а общее давление в газовой системе равно сумме парциальных давлений:

(4.2)

Согласно закону Рауля, парциальное давление компонента над жидкостью (нефтью) равно давлению насыщенного пара (Р_{нас. пара}) или упругости пара (Q_i) и этого компонента, умноженному на его мольную долю в нефти:

или (4.3)

где Q_i – упругость паров компонента;

N_xi – мольная доля компонента

p_{iнас. пара} – давление насыщенного пара i-го компонента.

В момент равновесия парциальное давление i-го компонента в газовой фазе равно парциальному давлению компонента над жидкостью. Отсюда следует закон Дальтона-Рауля для равновесного состояния газовой и нефтяной фазы:

; (4.4)

, (4.5)

где К_i – константа равновесия i-го компонента при данной температуре и давлении смеси.

Уравнение материального баланса для одного моля нефтегазовой смеси:

, (4.6)

где L – мольная доля жидкой фазы;

V – мольная доля паровой фазы

N_zi – мольные доли компонентов в нефтегазовой смеси.

По условию сумма мольной доли жидкой и паровой фаз равна единице. Отсюда:

V=1–L. (4.7)

Используя уравнения (4.6) и (4.7) получим выражение для мольной доли компонента жидкой фазы:

, (4.8)

и для мольной доли компонента газовой фазы:

. (4.9)
