Бульдозеры

В зависимости от общего веса машины и надлежащей проходимости унифицированные шасси оборудуют двумя, тремя мостами и более. Поворотные колеса для повышения сцепного веса выполняют ведущими.

Для самоходных колесных, машин принято условно обозначать ходовое оборудование в виде произведения трех однозначных чисе л а - в - с, где а

- число мостов с поворотными колесами; в - число ведущих мостом и с - общее число мостов.

Для быстрейшего освоения прогрессивных самоходных пневмоколесных машин в отрасли строительного и дорожного машиностроения разработана гамма унифицированных узлов (модулей). Основные из них приведены в табл. 1.6, применительно к мощностному типоразмерному ряду. Централизованное производство этих узлов организовано на специализированных заводах отрасли строительного и дорожного машиностроения.

Автомобильные шасси широко применяют для монтажа на них различного дорожно-строительного и вспомогательного оборудования: кранов, экскаваторов, бетономешалок, цементо и бетоновозов, поливочно-моечных и подметально-уборочных машин, походных мастерских, компрессоров, электростанций и др. Шасси грузовых автомобилей должны удовлетворять следующим требованиям: I) иметь ходоуменьшители для выполнения определенных технологических операций - распределения на дороге вяжущих материалов (битума и цемента), поливки и мойки покрытии и др.; 2) при наличии тяжелого кранового и экскаваторного оборудования рама и ходовое оборудование шасси должны быть усилены; 3) шасси автомобилей должны иметь укороченную базу и седельное устройство для: улучшения маневренности и работы с полуприцепами, цистернами, грейдерами; 4) иметь возможность отбора мощности спереди и сзади шасси для привода рабочих органов машины.

Примером такого специализированного шасси, которое можно обо­рудовать различными сменными механизмами, является короткобазовое шасси («Универсал») высокой проходимости со всеми ведущими колесами и с мостами портальной конструкции, допускающими повышенный дорожный просвет до 450 мм. Расположение коробки передач и двигателя смещено вправо от оси по ходу движения машины, что обеспечивает низкое расположение центра тяжести, удобную посадку водителя и хороший обзор.

Шасси имеет дизель мощностью 88—110кВт (120—150л.с.) при; частоте вращения коленчатого вала, равной 2200об/мин. Коробка передач с мультипликатором обеспечивает диапазон транспортных скоростей до 85 км/ч; рабочих 1 - 10км/ч и ползучих 0,1 - 1км/ч. Независимый отбор мощности до 80 %, минимальный радиус поворота 7,5м; мосты обеспечивают одинаковую грузоподъемность по 5т. Платформа опрокидывается гидроподъемником на три стороны.

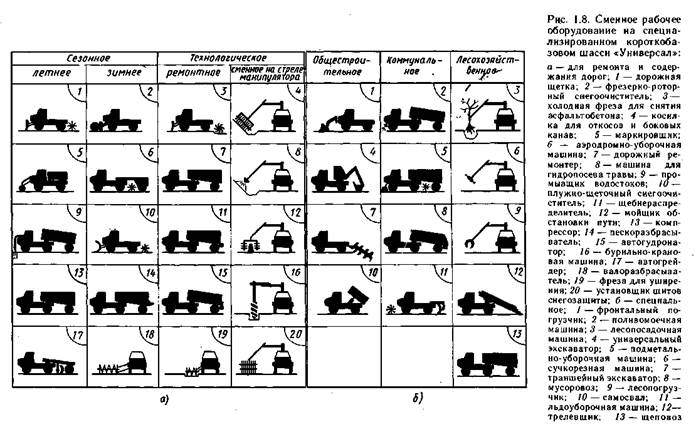

На специализированном шасси можно монтировать до 50 видов различного рабочего оборудования спереди, сзади и с боков, для чего в соответствующих местах имеются валы отбора мощности от коробки передач, а также необходимая гидросистема. При полной грузоподъемности 10т на скорости 3км/ч шасси развивает тяговое усилие 50кН и может преодолевать подъемы свыше 30°. Различное сменное оборудование используют на строительных и дорожных, сельскохозяйственных, лесозаготовительных работах, а также широко применяют для содержания и ремонта дорог в летнее и зимнее время (рис. 1.8).

Бульдозеры являются навесным, в виде отвала с ножом, оборудованием к тракторам и тягачам и могут быть использованы в качестве сменного рабочего оборудования на автогрейдерах, экскаваторах и других машинах. Бульдозеры послойно срезают и перемещают грунт при производстве всевозможных земляных работ: возведение дорожных насыпей, засыпка рвов и ям, рытьё котлованов, траншей, производят валку деревьев, разрабатывают карьеры.

Бульдозеры классифицируются по назначению, типу ходового оборудования, конструктивным признакам и номинальному тяговому усилию.

В зависимости от выполняемых функций можно выделить бульдозеры общего назначения, землеройно-планировочные работы в обычных грунтовых и климатических условиях, и специальные бульдозеры для подземных и подводных разработок, работы в трюмах судов.
