Консольно-фрезерные станки



Станки называются консольными потому, что стол станка уста­новлен на консоли, перемещающейся вверх и вниз по направляю­щим станины. К консольно-фрезерным станкам относятся гори­зонтально-фрезерные, вертикально-фрезерные, универсальные и широкоуниверсальные.

Основным размером фрезерных станков общего назначения яв­ляются размеры рабочей поверхности стола. Консольно-фрезерные станки вертикального и горизонтального исполнения изготовляют со следующими размерами рабочей поверх­ности стола: 125 X 500, 160 X 630, 200 х 800, 250 х 1000, 320 х 1250, 400х х1600, 500 X 2000 мм.

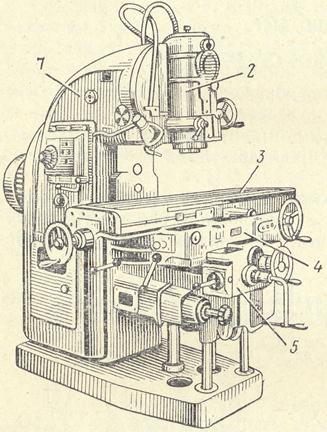

Рис. 156. Вертикальный консольно-фрезсрный станок 6М13П:

1 — станина; 2 — фрезерная головка; 3— рабочий стол; 4 — салазки; 5 — консоль



Рис. 157. Широкоунивер­сальный консольно-фрезерный станок 6М82Щ



Станки со столом шириной 200—400 мм имеют также универсально-фрезерные и широкоуниверсальные модификации. У горизонтальных консольно-фрезерных станков ось шпинделя расположена горизонтально и стол передвигается в трех взаимноперпендикулярных направлениях. Универсальные консольно-фрезерпые станки внешне почти не отличаются от гори­зонтальных, но имеют поворотный стол, который, помимо возмож­ности перемещения в трех взаимно перпендикулярных направле­ниях, может быть повернут вокруг своей вертикальной оси на ± 45°. Это позволяет обрабатывать винтовые канавки и нарезать косозубые колеса..

Вертикальные консольно-фрезерные станки (рис. 156) по внеш­нему виду отличаются от горизонтальных вертикальным расположением оси шпинделя и отсутствием хобота. Хобот у горизонталь­ных станков служит для закрепления кронштейна, поддерживаю­щего конец фрезерной оправки (см. рис. 158).

Широкоуниверсальные консольно-фрезерные станки (рис. 157) в отличие от универсальных имеют дополнительный шпиндель, поворачивающийся вокруг вертикальной и горизонтальной осей. Имеются также широкоуниверсальные станки с двумя шпинделями (горизонтальным и вертикальным) и столом, поворачивающимся вокруг горизонтальной оси. В широкоуниверсальных фрезерных станках шпиндель может быть установлен под любым углом к обра­батываемой заготовке.

Горизонтально-, вертикально- и универсально-фрезерные стан­ки являются основными модификациями консольно-фрезерных станков и представляют собой станки общего назначения.

Широко распространены следующие модели консольно-фрезер­ных станков: горизонтального исполнения — 6Н803Г, 6Н804Г, 6Н80Г, 6Н80ГБ, 6М81Г, 6М82Г, 6М82ГБ, 6М83Г, 6Н84Г; верти­кального исполнения — 6Н103, 6Н104, 6Н10, 6Ш0Б, 6М11, 6М11В, 6В11, 6В11Р, 6М12П, 6М12ПБ, 6А12Р, 6М13П, 6М13ПБ, 6Н14; универсального исполнения — 6Н80, 6М81, 6М82, 6М83, ши­рокоуниверсального исполнения — 6Н80Ш, 6М81Ш, 6М82Ш, 6М83Ш.
