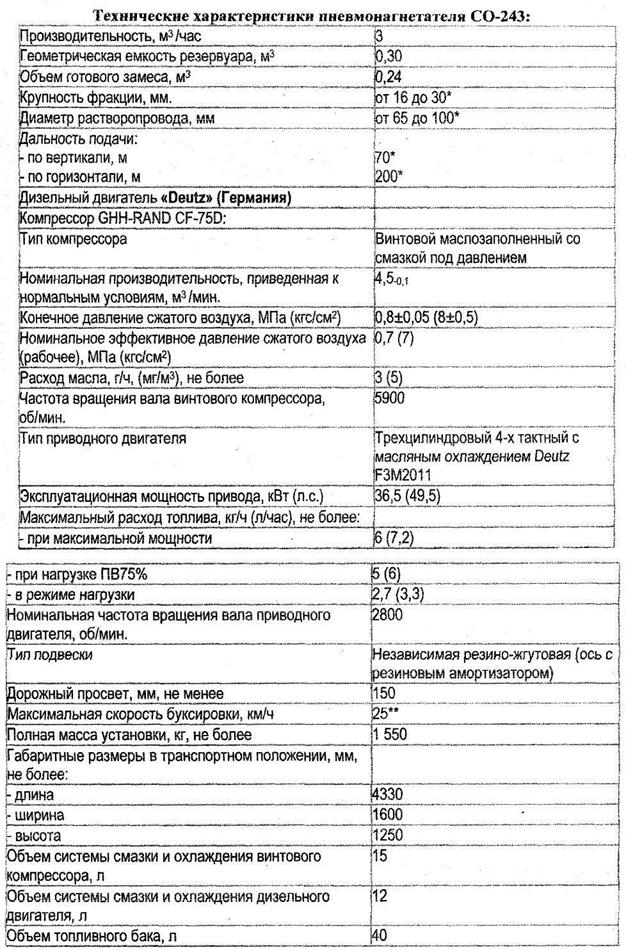

Пневмонагнетатель ПН-243

Л л. - -.-.

Рис. 11.26 Схема диафрагменного растворонасоса
с шаровыми клапанами:

1 - бункер; 2 - шаровые клапаны; 3 - резиновая диафрагма;

4 - воздушный колпак; 5 - трубопровод; 6 - предохранительный клапан;

7 - кривошипно - шатунный механихм; 8 - зубчатая передача;

9 - электродвигатель; 10 - плунжер; 11 - корпус.

Производительность растворонасосов;

n — число двойных ходов штока; η — коэффициент использоваия рабочего объема, η = 0,5 — 0,75, D и S см. на рис. 10.19.

Пневмонагнетатели. (Рис. 11.27)

Для подачи бетона по трубам применяют пневматические бетононасосы, в которых бетон транспортируется по трубам при помощи сжатого воздуха. Резервуар (рис. 10.18) заполняется бетоном, после чего он герметически закрывается и в него подается сжатый воздух под давлением 5—6 атм. (0,5—0,6 МПа). Воздух выдавливает бетон в трубопровод, по которому он направляется к месту укладки. Так как поверхность бетона в резервуаре, на которую давит воздух, значительно больше, чем площадь сечения трубопровода, то давление в трубопроводе превышает 5—6 атм. (0,5— 0,6 МПа). В месте разгрузки бетонной смеси обычно устанавливается разгрузочный бункер, в котором смесь освобождается от воздуха.

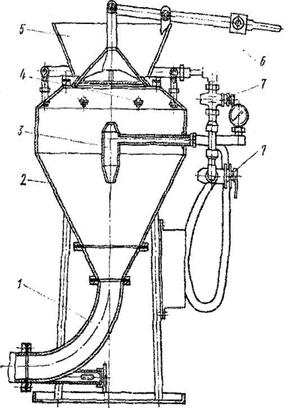

Рис. 11.27 Пневматический бетононасос:

1-выходное колесо; 2-корпус;

3-центральное сопло; 4-верхние сопла; 5-загрузочная воронка; 6-рычаг управления заслонкой загрузки;

7-краны управления подачи воздуха к соплам.

Предназначен для приготовления и подачи к мест укладки цементно- песчаных растворов подвижностьюот 3 до 5см определяемой по ГОСТ 5802-86, и бетонов жесткостью от 16 до 32 с, определяемой по ГОСТ 10181.0-81, крупностью фракций до 30мм, а также для приема, побуждения и подачи готовых растворов т.е заменяет широко распространенные установки приготовления и выдачи раствора (УВР). Подачу возможно осуществлять на расстояние до 200 м по горизонтали и до 70 м по вертикали (в зависимости от диаметра применяемых рукавов, типа раствора и крупности фракции).

Пневмонагнетатель применяется на открытых площадках объектов промышленного, гражданского и сельского строительства, обеспеченных водой, Климатическое исполнение — У; категория размещения 1 по ГОСТ 15150-69 при температуре окружающей среды от плюс 5 до плюс 40 °С. Расположен на пневмоходу и оборудован дышлом, что обеспечивает мобильность и позволяет перемещать его по строительной площадке без использования специальной грузоподъёмной техники. Пневмонагнетатель комплектуется дизельным двигателем фирмы «Deutz» (Германия), винтовым компрессором CF-75D (Германия) производительностью 4,5м. куб./мин. и одним резервуаром-смесителем объёмом 300л., это позволяет использовать данную машину не только по её прямому назначению, но и как источник сжатого воздуха и подключать к ней различный пневмоинструмент (отбойный молоток, пневмотрамбовки, и т. п.). При этом в ПН-243 использован гидравлический привод бетоносмесителя через высокомоментный радиально-поршневой

гидромотор (производство Италия), что позволяет включать перемешивание на реверс.

Пневмонагаетатель полностью автономный, для его работы не требуется ни электричество, ни сторонний компрессор. Для выполнения работ посредством указанного устройства достаточно 2-х человек. Основными сферами применения данного оборудования являются:

1. монолитное домостроение с использованием щитовой опалубки.

2. заливка полов.

3. ремонтные и восстановительные работы, где традиционными методами невозможно подать раствор к месту укладки.

4. строительные и ремонтные работы на объектах, где невозможно применение крупногабаритной техники.

5. малоэтажное строительство.

6. подача различных строительных материалов (шлак, граншлак, пенобетон, керамзит и т.д.).

Принцип работы данных машин основан на подаче раствора к месту укладки по рукаву высокого давления при помощи сжатого воздуха. Приготовление раствора происходит в резервуаре объёмом 300л., путём принудительного перемешивания при помощи лопастей расположенных на валу, вращаемом редуктором. После приготовления раствора резервуар герметично закрывается люком, и вращение вала включается на реверс. И приготовленный раствор по рукаву высокого давления подаётся к месту укладки. Оператор при помощи кранов регулирует давление в системе.
