Бытовые электроотопительные приборы и водонагреватели

Электрообогрев жилья имеет ряд преимуществ перед другими видами отопления — удобство эксплуатации, постоянная готовность электронагревателей к работе, надежность оборудова­ния, возможность индивидуального регулирования температуры в помещениях. Однако электрообогрев — самый энергоемкий и до­рогой вид электрификации быта. Для обогрева 1 м² площади необ­ходима установленная мощность 80...200 Вт при годовом расходе электроэнергии 5... 15 тыс. кВт • ч. Для горячего водоснабжения на семью из трех-четырех человек годовой расход электроэнергии может дополнительно составить около 2 тыс. кВт • ч.

Для систем отопления жилья с естественной и принудительной циркуляцией могут быть использованы элементные водонагрева­тели (см. подразд. 2.4.2): ЭПВ-2А (10,5 кВт, 3 фазы); ЭВ-Ф-15 (15 кВт, 3 фазы); ВО-4,8/10,5 (макс. 10,5 кВт, 3 фазы и 1ф. вкл.); ЭВП-6 (6 кВт, 3 фазы и 1 ф. вкл.); ЭВП-9 (9 кВт, 3 фазы и 1 ф. вкл.); САЗС-400 (12 кВт, 3 фазы), а также электродные водонагре­ватели: КЭВ-9/0,4 (9 кВт, 3 фазы); ЭВН-6/ 9-0,4 (макс. 9 кВт, 3 фазы и 1 ф. вкл.); ЭВН-16/0,4 (16 кВт, 3 фазы вкл.). Описание систем отопления дано в подразделах 2.4.2 и 2.4.4.

Возможно использование в индивидуальных сельских домах с трехфазным вводом до 25 кВт комплектов оборудования горячего водоснабжения КОГВ-1000/25.

Электроконвекторы. Они предназначены для общего обогрева помещения. В качестве нагревателей используют спирали из ни­хрома, закрепленные в несколько рядов на изоляторах; тканые нагревостойкие элементы с использованием нихромовой проволоки или углеграфитовой ленты, трубчатые плоские и оребренные на­греватели. Каждую ступень нагревателей можно включить отдель­но выключателями ВК11-19. Имеются конструкции конвекторов, оснащенные термоограничителями («Комфорт» ЭВУ-1,25/220) или термовыключателями («Салют» ЭВПС-1,25/220).

Конвектор-теплоаккумулятор КТА-1500, предназначенный для обогрева помещений с сохране­нием на определенное время теплоотдачи после его отключения по графику. Основной режим КТА — обогрев помещений и одно­временное запасание теплоты в аккумулирующих элементах.

Электрокамины. Они служат для местного обогрева помещения. Электрокамины делят на собственно функциональные и имею­щие декоративное оформление. В декоративные камины входят устройства, имитирующие горение дров и нагревательный блок. Имитация пламени создается при вращении вертушек различной формы с прорезями, установленных в потоке света, падающего на специальный экран. Нагревателями служат ТЭНы или ИК-излучатели, размещенные в трубках из кварцевого стекла. Иногда для вращения вертушек используют микродвигатели.

Мощность декоративных каминов — 1,25…4 кВт. Обозначения: КОБ-1,25/2-2, КЗБ-2/2-2 — электрокамины бытовые (Б) с откры­тыми (О) и закрытыми (3) нагревательными элементами по две штуки в каждом, с двумя ступенями мощности; суммарная мощ­ность — 1,25 и 2 кВт.

Большое распространение получили камины относительно не­большой мощности (0,5. .2 кВт) и небольших размеров серии КОФ со сферическим отражателем и открытыми нагревателями, например КОФ-0,8/2-2 и т. п.

Электрорадиаторы. Их применяют для дополнительного ото­пления помещения. Наиболее надежны маслонаполненные ра­диаторы. В обозначениях различных моделей буквы означают: Р — электрорадиатор, М — маслонаполненный; А — с автомати­ческим поддержанием температуры воздуха в помещении; Б — с регулятором мощности; С — с переключателем мощности; Т — с термоограничителем. Пример обозначения: РМТ-1,25/220. В масляных радиаторах теплота от ТЭНа передается к корпусу (па­нели) промежуточным теплоносителем — минеральным маслом. Температуру изменяют с помощью встроенного терморегулято­ра. Предусмотрено защитное отключение нагревателя при темпе­ратуре корпуса 130 °С. Мощность электрорадиаторов — 0,5... 2,0 кВт.

Аккумуляционные водонагреватели низкого давления ЭВАН (рис. 2.33) с трубчатым нагревательным элементом мощностью 1,25 кВт. Его устанавливают в ванных комнатах. При вместимости бака устройства 40 и 100 л вода нагревается до максимальной тем­пературы в течение 3,2 и 7,8 ч. Диапазон регулирования темпера­туры воды — 35...85 °С. Водонагреватель присоединяют к водопро­водной сети с помощью стандартного смесителя, что позволяет подавать водопроводную воду через кран или душ.

Водонагреватель ЭВБО-10/1,0 для подогрева воды на кухне. Он имеет вместимость бака 10 л и мощность нагревателя 1 кВт. Время нагрева воды до температуры 85 °С — не более 60 мин. Температу­ра воды регулируется терморегулятором. В аналогичной роли мо­жет выступать и водонагреватель ЭВАН-10/1,25 с баком вмести­мостью 10 л. Нагрев воды до 85 °С — чуть меньше 1 ч.

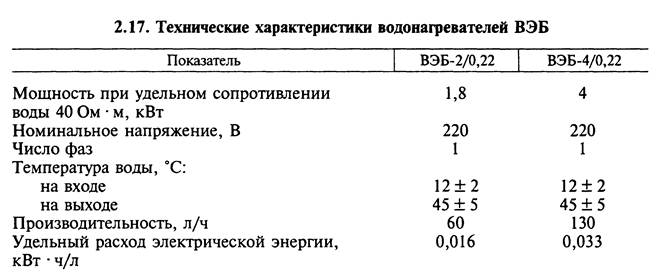

Скоростные проточные водонагреватели ВЭБ-2/0,22 и ВЭБ-4/0,22 (табл. 2.17) имеют небольшой расход воды. Однако этого доста­точно для мытья рук, посуды и других бытовых нужд жителей села, персонала животноводческих ферм и медицинских учрежде­ний.

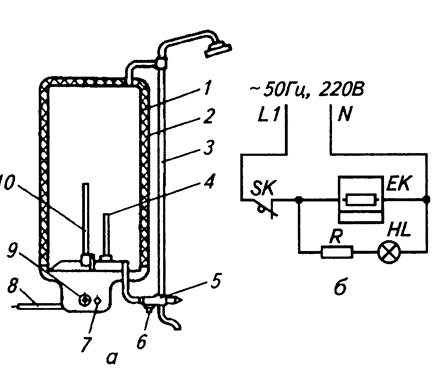

Рис. 2.33. Водонагреватель ЭВАН-100/1,25:

а — устройство; б — электрическая схе­ма;

1 — бак; 2 — кожух с теплоизоляци­ей; 3 — трубка смесителя; 4 — терморе­гулятор; 5—смеситель; 6 — патрубок для ввода холодной воды; 7— сигналь­ная лампа; 8 — кабель питания; 9 — ре­гулятор температуры; 10 — нагреватель; ЕК — нагревательный элемент; SK — терморегулятор

Водонагреватели ВЭБ содержат электроды, расположенные в корпусе с проточной водой. Рабочий режим устанавливается в те­чение 8...12 с. Входной патрубок присоединяют к водопроводной сети, а если ее нет, то над нагревателем размещают питающую ем­кость для воды вместимостью 100... 150 л.

Температуру воды регулируют изменением ее расхода с помо­щью вентиля, установленного на входе.

Водонагреватель крепят к стене и подключают к электрической сети через автоматический выключатель, расположенный в кожу­хе. Работу контролируют сигнальной лампой или светодиодом. Для безопасной работы водонагревателя необходимо, чтобы его выходной патрубок был заземлен или использована изолирующая вставка на патрубке длиной до 40 см.

Применение указанных водонагревателей особенно эффектив­но в условиях отдаленных животноводческих объектов.

Разработан вариант водонагревателя, в котором осуществляет­ся стабилизация потребляемой мощности. Для этого электроды выполнены в виде биметаллических пластин, расположенных по­парно в зигзагообразном канале, по которому протекает нагревае­мая вода. При прохождении тока через воду ее температура уве­личивается и электроды изгибаются, расходясь друг от друга, что компенсирует уменьшение электрического сопротивления слоя воды между ними, которое поддерживается практически посто­янным, и потребляемая водонагревателем мощность стабилизи­руется.

Водонагреватель «Быт». Он предназначен для приготовления воды для технических целей в домах, не имеющих водопровода, в гаражах, на дачах. Поскольку нагрев осуществляется электродами, воду для приготовления пищи считают непригодной. Характерис­тика нагревателя: непроточный, вместимость — 20 л, мощность — 1 кВт, напряжение — 220 В, время нагрева воды до 100 °С — 45 мин. Габаритные размеры — 510х120х500 мм. Изготовитель — завод «Миассэлектро».
