Шлифование профилирующимися кругами

Профильное шлифование на свободной ленте

Заготовка подается к абразивной ленте оператором вручную или автоматически. Лента натянута роликами или валами и в рабочей зоне, не поддерживается никакими приспособлениями. Заготовка может подаваться на абразивный материал под различными углами и плоскостями.

Профильное шлифование ведут методом копирования или огибания (рисунок 1). При методе копирования профиль шлифуемой поверхности детали полностью совпадает с профилем шлифовального круга, который специально профилируют при правке. При методе огибания профили детали и круга не совпадают, а сложный контур на детали образуется как огибающая различных положений шлифовального круга простой формы.

Более распространен метод копирования. Он применяется на различных типах шлифовальных станков и обеспечивает высокую производительность. Круги правят фасонными алмазными роликами и копирными устройствами, расположенными на бабке шлифовального круга.

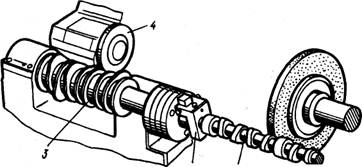

Операция шлифования кулачков распределительного вала (рис. 2) является типовым примером огибания детали по кругу. Заданный профиль кулачка образуется при совокупном вращении и качании распределительного вала /, который установлен в центрах круглошлифовального станка с качающимся столом. Копиры 3, установленные на передней бабке, поочередно контактируют с копирным роликом 4 и при вращении шпинделя передней бабки осуществляется качательное движение стола по программе, задаваемой профилем копира. Хомутик 2 обеспечивает согласование углового положения копиров и кулачков.

Профилешлифовальные станки, работающие по методу огибания, основаны на принципе копирования чертежа или шаблона и бывают механического или оптического действия. Механический станок (рис. 3, а) с пантографом имеет шаблон 1 и щуп 2. Поступательное перемещение последнего передается на шлифовальный круг 5 через пантограф 4 (с уменьшением),

Рис. 2. Шлифование кулачков распределительного вала

Рис. 3. Схемы работы профилешлифовальных станков с пантографом

а поворот щупа в горизонтальной плоскости осуществляется через вспомогательный двойной параллелограмм 3. Обрабатываемая деталь 6 имеет продольную подачу S_np. Настроечные перемещения 8_Ш.„ и 5_ш.пр совершает шаблон.

Оптический профилешлифовальный станок с пантографом (рис. 3, б) работает по увеличенному (масштаб 50: 1) чертежу /. Игла 2 перемещается пантографом 3 с передаточным отношением 1: 50 и фиксируется микроскопом 4 (с 25-кратным увеличением). Перекрестные микроскопы повторяют траекторию иглы, уменьшенную в 50 раз, т. е. соответствующую истинным размерам детали. В окуляре микроскопа (рис. 3, в) видны перекрестие окуляра, участок поверхности детали и контур шлифовального круга. Перемещение иглы на чертеже из точки А в точку Б сопровождается перемещением перекрестия. Точку периферии шлифовального круга нужно переместить из точки А в точку Б крестовым суппортом шлифовальной бабки.

Оптическая система (с экраном) профилешлифовального станка является проектором, дающим изображение детали и круга с 50-кратным увеличением. Чертеж детали, выполненный в масштабе 50: 1, накладывают на экран. На нем оператор видит поверхности заготовки, круга и чертеж в одинаковом масштабе. Оператор, перемещая круг механизмом крестового суппорта, видит рабочую точку перифериии круга по линии контура чертежа и, снимая припуск с заготовки, добивается совпадения профиля детали с чертежом. Такие станки позволяют шлифовать плоские и круглые заготовки со сменным профилем с точностью 0,01 — 0,02 мм.
