Модель потока данных

Модель потока данных предназначена для описания процессов перемещения данных в предметной области базы данных. Модель потока данных представляется в виде диаграммы потока данных (Data Flow Diagram). Основными элементами диаграммы являются:

• источники данных (Data Source);
• процессы обработки данных (Data Process);
• хранилища данных (Data store);
• потоки данных (Data Flow).

Источники данных показывают, кто использует или работает c данными. Процессы обработки данных показывают операции, производимые над данными. Хранилища данных показывают места хранения данных. Потоки данных показывают способ передачи данных между источниками и хранилищами данных. Для представления диаграмм потока данных обычно используются сетевые структуры, допускающие повторение сущностей; циклы не используются. Поток изображается слева направо. На диаграммах помечаются допустимые и недопустимые пути перемещения данных, но не показываются процессы управления потоком.

На рис. 2.12 приведен упрощенный вариант диаграммы потока данных для обработки заказа. Квадраты обозначают источники данных, окружности - процессы обработки данных, две параллельные черты - хранилище данных. Линии со стрелками показывают способ передачи данных из одной области в другую. Процессы можно подвергать функциональной декомпозиции, порождая тем самым иерархию диаграмм потока данных.

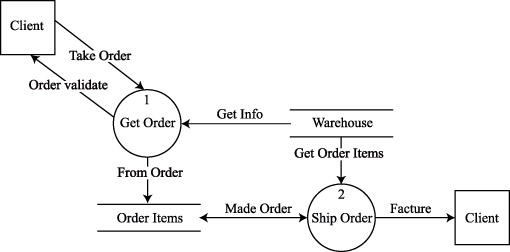

Рис. 2.12. Простая диаграмма потока данных для обработки заказа

На этом рисунке сущность Клиент (Client) продублирована: клиент делает заказ и получает его. На диаграмме показано два хранилища данных, два процесса и потоки данных между клиентом, процессами и хранилищами данных.

Диаграмма потока данных позволяет:

• представить систему с точки зрения источников и потребителей данных;
• показать перемещение данных в процессе их обработки;
• показать внешние механизмы подачи данных;
• показать метод сбора данных.

Диаграмма потока данных предоставляет проектировщику баз данных информацию:

• хранилищах данных, что позволит на последующих стадиях проектирования обоснованно определить число баз данных для информационной системы;
• принятых схемах преобразования информации в процессе ее обработки, что позволит в ходе проектирования приложений составить спецификацию приложений. Спецификации приложений вместе с диаграммами потоков данных передаются разработчикам приложений.
