Модель жизненного цикла сущности

Модель жизненного цикла (ЖЦ) сущности предназначена для описания изменения состояний сущности и переходов между ними.

Модель ЖЦ сущности представляется в виде диаграммы ЖЦ сущности (Entity Lifecycle Diagram), на которой изображаются пути перехода сущности из некоторого начального состояния в конечное состояние и события, инициирующие изменения состояния сущности. Модель ЖЦ сущности может быть также представлена в виде текстового описания.

Для проектировщика баз данных особенно важны диаграммы ЖЦ тех сущностей, которые многократно меняют свое состояние. Обычно такая сущность имеет атрибут Status (Состояние), характеризующий состояние сущности в текущий момент времени; домен этого атрибута является некоторым множеством значений, задаваемым перечислением. Проектировщику баз данных на стадии создания физической модели базы данных потребуется знание диаграмм ЖЦ сущностей для того, чтобы прописать ограничения на реализацию атрибута Status (Состояние) в базе данных.

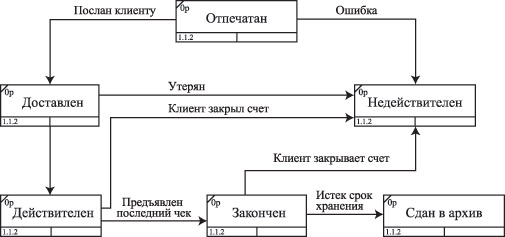

На рис. 2.13 приведен пример диаграммы жизненного цикла сущности Чек.

Рис. 2.13. Диаграмма жизненного цикла Чек
