Предварительно напряженные фермы

Для разрезных ферм основной способ предварительного напряжения— натяжение их затяжками из высокопрочных материалов (стальных канатов, пучков высокопрочной проволоки и т.п.)

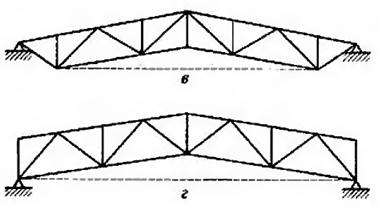

Затяжки размещают так, чтобы в результате их натяжения в наиболее нагруженных стержнях фермы возникли усилия, обратные познаку усилиям от внешней нагрузки:

1.Создание предварительного напряжения сжатия путем размещения затяжек в

пределах длины отдельных стержней, работающих на растяжение. (для

тяжелых ферм)

2. В легких фермах наиболее эффективна система типа арки с затажкой:

натяжением затяжки создается предварительное напряжение во всех стержнях

фермы, причем наиболее тяжелые элементы –верхний и нижний пояса-

получают разгружающие усилия от натяжения затяжки.

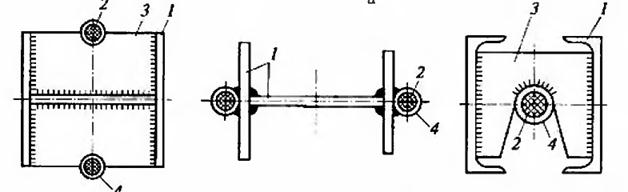

Сечения стержней в предварительно напряженных фермах:

A) Легких

Б) Тяжелых (при предворительном напряжении отдельных стержней

затяжки должны размещаться симметрично относительно вертикальной

оси)

В зависимости от последовательности предварительного напряжения выделяются следующие случаи:

1.

-предварительное напряжение

-загружение эксплуатационной нагрузкой

2. (более эффективен)

-загружение частью постоянной нагрузки

-создание предварительного напряжения

-загрузка оставшейся частью постоянной нагрузки+ временная нагрузка

3. (еще более эффективен)

-частичное предварительное напряжение

-часть постоянной нагрузки

-повторное натяжение

-оставшаяся часть постоянной нагрузки

-последнее натяжение

-временная нагрузкка
