Узлы тяжелых ферм

В тяжелых фермах необходимо более строго выдерживать центровку стержней в узлах по осям, проходящим через ц.т., так как даже при небольших эксцентреситетах возникают значительные моменты.

При изменении сечения поясов центровку элементов также производят по осям центров тяжести. Если необходимо обеспечить ровную поверхность грани пояса, за ось пояса принимают осредненную линию ц.т.. При этом в расчете учитывается момент, возникающий от расцентровки (если эксцентреситет превышает 1,5% высоты сечения пояса)

Тяжелые фермы собирают, как правило, на монтаже из отдельных элементов. Монтажные стыки располагают в узлах или около узлов.

Стыки вне узлов конструктивно проще и имеют меньшую концентрацию напряжений. Но при болтовых узлах количество болтов существенно увеличивается.

При выполнении соединений на монтаже не всегда удается обеспечить хорошее качество сварных соединений. Поэтому часто монтажные соединения выполняют на высокопрочных болтах, особенно при работе ферм на динамические нагрузки.

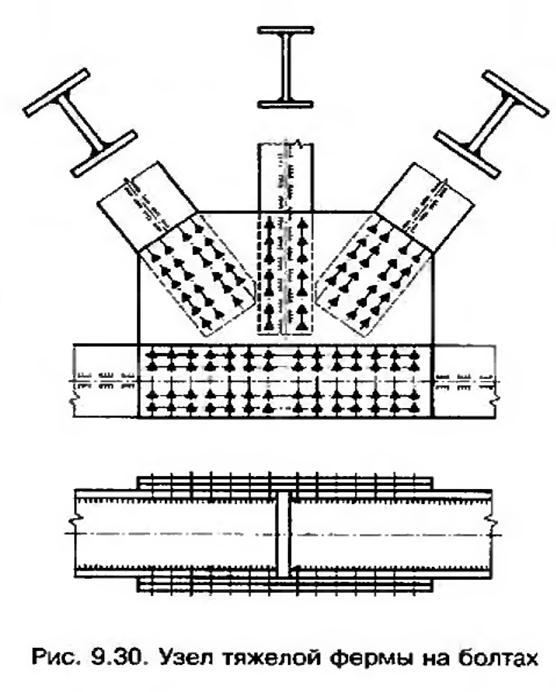

При Н-образном или [ сечении стержней принимаются соединения на фасонках, охватывающих сечение с 2-х сторон. Чтобы облегчить работу фасонок, их часто усиливают наружными накладками. При этом число болтов увеличивают на 10% вследствие нечеткости передачи усилия.

Болты в узлах размещают по унифицированным рискам, подчиненным единой модульной системе для возможности выполнения кондукторного и многошпиндельного сверления.(при d=24мм шаг болтов 80мм)

Конструктивное решение опорных узлов должно соответствовать принимаемой расчетной схеме (одна опора шарнирно неподвижная, другая подвижная), т.к. горизонтальное смещение весьма значительно.

Неподвижную опору выполняют в виде плиточного шарнира или неподвижного балансира, подвижную— на катках, по типу мостовых ферм.(гл. 19 Кудишин)
