Факторы, определяющие точность обработки





Лекция № 3

Изложенного материала

Рекомендации по практическому использованию

Вопросы для самопроверки

1. В чём состоят особенности различных видов производств ?

2. Как расставляется оборудование на каждом типе производств ?

3. Что такое «коэффициент закрепления операций» ?

4. Какие коэффициенты закрепления операций характерны для разных видов производств ?

5. Что такое «такт выпуска» ?

6. Что называется «концентрацией технологических процессов» ?

7. Что называется «дифференциацией технологических процессов» ?

8. Чем характеризуется «совмещенная обработка» ?



1. Составьте схему расстановки оборудования на выбранном предприятии. Определите такт выпуска по конкретной продукции Вашего предприятия.

2. Предложите пример совмещенной обработки по какой-либо продукции.



ОСНОВНЫЕ ПОНЯТИЯ О ТОЧНОСТИ ОБРАБОТКИ

ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ



Точность обработки – это степень соответствия изготовленной детали заданным размерам и другим характеристикам, вытекающим из служебного назначения этой детали.

В большинстве случаев конфигурация деталей определяется комбинацией геометрических тел, ограниченных поверхностями простейших форм: плоскими, цилиндрическими, коническими, винтовыми и др.

Основные признаки соответствия детали заданным требованиям:

1) точность формы, то есть степень соответствия отдельных участков поверхностей детали, тем геометрическим телам, с которыми они отождествляются;

2) точность размеров участков поверхностей детали;

3) точность взаимного расположения поверхностей;

4) степень шероховатости поверхности, то есть степень соответствия реальной поверхности той геометрической поверхности, которая представляется идеально гладкой;

Форма обработанной поверхности является отображением кинематических схем обработки, каждой из которых соответствует своя обработанная поверхность.

Размеры отдельных поверхностей и размеры, определяющие взаимное расположение поверхностей, автоматически станком не обеспечиваются. Для автоматизации получения точных размеров необходимо применять особые методы работы и соблюдать ряд других условий (подналадка инструментов, применение координатно-измерительных машин и др.).



Шероховатость поверхности определяется размерной характеристикой микронеровностей, возникающих под влиянием пластических деформаций обрабатываемого материала и других факторов, сопутствующих процессам резания.

Отклонение параметров реальных поверхностей детали от заданных чертежом, характеризует погрешность детали.

К факторам, определяющим точность обработки, относятся (рис. 3.1):

- температурные деформации узлов станка, обрабатываемой заготовки и режущего инструмента;

- остаточные деформации заготовки;

- неточность измерений в процессе обработки.

В технологии машиностроения рассматривается влияние комплексной системы станок – приспособление – инструмент – деталь (СПИД) на точность изготовленной детали.



а) б)



Рис. 3.1. Пример факторов, влияющих на точность обработки:

а) погрешность станины и резца; б) изменение диаметра

детали





3.2. Жёсткость технологической системы

Под влиянием сил резания, пример которых приведен на рис. 3.2, при-

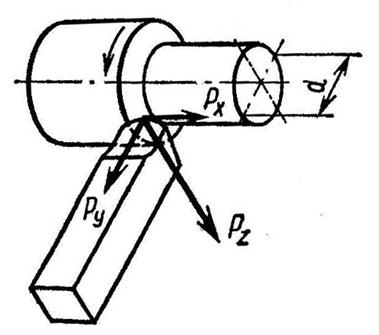

Рис. 3.2. Силы резания при точении





ложенных к звеньям системы СПИД, возникает её деформация. На точность

обработки влияют преимущественно те деформации СПИД, которые изменяют расстояние между режущей кромкой инструмента и обрабатываемой поверхностью, то есть деформации, направленные нормально к обрабатываемой поверхности.

Способность системы противостоять действию силы, вызывающей де-

формации, характеризует её жёсткость.

Жёсткостью технологической системы называется отношение радиальной силы резания , направленной перпендикулярно обрабатываемой поверхности, к смещению режущей кромки инструмента относительно обрабатываемой поверхности в том же направлении:





Совместное действие сил резания снижает точность обработки при тех же характеристиках процесса обработки.

Жёсткость станка – способность узлов станка противостоять действию сил деформации (считая, что инструмент и заготовка являются абсолютно жёсткими).

Жёсткость инструмента (приспособления) – способность инструмента (приспособления) противостоять деформации (при абсолютно жёстких станке и детали).

Для упрощения расчётов жёсткости принята величина обратная жёсткости, называемая податливостью:





Жёсткость системы равна сумме жёсткостей составляющих системы:





Жёсткость системы можно анализировать статистическими методами (нагружение, обработка коротких отрезков и др.).
