Гираторный тип связи

Для этого типа можно предложить два равноценных варианта эквивалентных схем, которые отличаются использованием зависимых источников различных типов - потока (рис.4)или потенциала (рис.5).

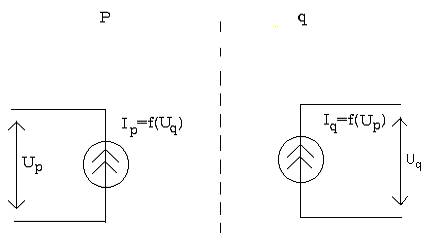

Рис. 4.

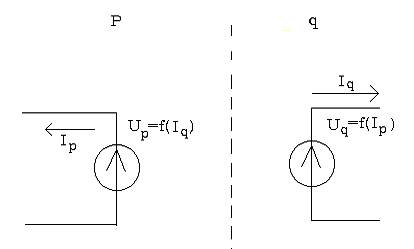

Рис. 5.

Учитывая особенности методов формирования ММС предпочтение следует отдать первой схеме (рис.4).

Рассмотрим этот вид взаимодействия при построении эквивалентной схемы простейшего одностороннего гидроцилиндра (рис.6). Предполагая, что корпус цилиндра неподвижен, можно построить эквивалентную схему, показанную на рис.7.

Рис. 6.

Рис. 7.

Здесь P - источник внешнего давления на входе в трубопровод, Rg и Lg - потери и инерция движения жидкости в трубопроводе, Сg - полость гидроцилиндра, М - масса поршня, TR1 - трение поршня о стенки, U1 - упругость штока от поршня до стенки, U2 - упругость остальной части штока, F2 - внешнее воздействие на шток. Источники Q и F - элементы гираторной связи с компонентными уравнениями G=V*S где S -площадь поперечного сечения поршня, V - скорость движения поршня, и F=P_c*S, P_c - давление в гидроцилиндре.
