Трение во вращательных парах

Лекция 8

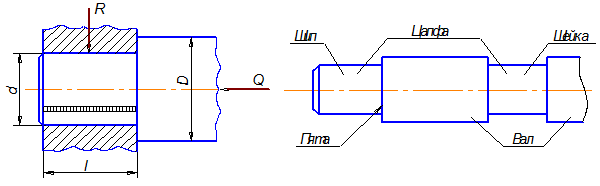

В конструкции вращательной пары (шарнира) можно выделить два вида соприкасающихся поверхностей (рисунок 24):

- цилиндрические поверхности вала и отверстия,

- торцовые поверхности соединенных звеньев.

Цилиндрическая опорная поверхность вала (воспринимающая радиальную нагрузку) называется цапфой. (Концевая цапфа называется шипом, цапфа, расположенная в середине вала называется шейкой). Цилиндрическая часть опоры, работающая с цапфой и воспринимающая радиальные нагрузки, называется подшипником (от слова шип – под шип ник). Торцовая (плоская) часть вала, воспринимающая осевые нагрузки называется пятой. Часть опоры, работающая с пятой и воспринимающая осевые нагрузки, называется упорным подшипником («подпятником»).

Рисунок 24

При решении задачи об определении силы трения во вращательной паре рассматривается две гипотезы:

- по первой гипотезе удельное давление считается распределенным равномерно по опорной поверхности (q=const). Эта гипотеза справедлива для тихоходных валов и плохо прирабатывающихся поверхностей;

- по второй гипотезе расчет ведется с учетом износа поверхностей при работе пары. Она справедлива для быстроходных валов и хорошо прирабатывающихся поверхностей.
