Перспектива прямой линии

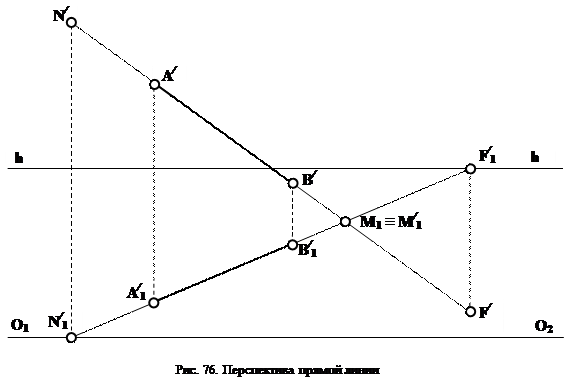

Перспективное изображение прямой обратимо, если оно дополнено вторичной проекцией. На рис.76 перспектива прямой АВ и ее вторичная проекция определены перспективами и вторичными проекциями двух ее точек А и В.

Имея А^/В^/ и А₁^/ В₁^/, можно определить две характерные точки прямой:

F^/ - перспектива бесконечно удаленной точки F, принадлежащей прямой АВ; F^/ находится на пересечении линии проекционной с из F^/ с продолжением прямой А^/В^/ (вторичная проекция F₁^/ точки F находится как точка пересечения А₁^/ В₁^/ с линией горизонта h – h);

N^/ - перспектива начала прямой (началом прямой принято называть точку пересечения прямой с плоскостью картины); N^/ находится на пересечении линии проекционной с из N^/ с продолжением прямой А^/В^/ (вторичная проекция N₁^/ точки N находится как точка пересечения А₁^/ В₁^/ с линией начала картины O₁ –O₂).

Точками F^/ и N^/ обычно пользуются при построении перспективы различных предметов.

Рис. 69. Положения прямой в пространстве: а – нисходящая прямая; б – восходящая прямая; в – горизонтальная прямая; г – прямая, перпендикулярная плоскости картины; д – прямая, перпендикулярная предметной плоскости; е – прямая, параллельная плоскости картины; ж – прямая, параллельная плоскости картины и предметной плоскости

Положение перспективы несобственной точки прямой на картине (F^/) позволяет судить о положении прямой в пространстве (рис.77):
