Структури потокової лінії та автоматизованого цеху

Автоматичні (автоматизовані) потокові лінії та виробничі структури

Автоматичні (автоматизовані) потокові лінії (АПЛ) використовуються під час автоматизації технологічних процесів, що складаються з великої кількості операцій і виконання яких здійснюється на кількох машинах-автоматах різного призначення.

Розподіл операцій за окремими технологічними агрегатами у просторі та часі потребує використання автоматичної транспортної системи, яка працює в єдиному темпі для всіх машин АПЛ та від єдиної системи автоматичного керування.

Побудова АПЛ охоплює вирішення завдань застосування механізмів транспортування між агрегатами, зміну орієнтації об’єкта обробки (сировини, напівфабрикату) або предмета праці (тари), накопичення заготовок, створення системи автоматичного керування комплексами технологічного устаткування.

Окремі операції — завантаження об’єктів обробки або предметів праці, їх переміщення з одної позиції до іншої, розвантаження — здійснюються виконавчими механізмами, маніпуляційними системами і транспортними пристроями в обмеженому просторі єдиного робочого циклу АПЛ.

Але у разі створення конкретної лінії реалізація міжагрегатного транспортування потребує не тільки достатнього простору, а й можливості незалежної від технологічного обладнання роботи не тільки з переміщення об’єктів обробки або предметів праці із заданим ритмом, а й їх накопичення.

АПЛ — комплекс машин з механізмами міжагрегатного транспортування зі зміною спрямування об’єктів обробки, з поповненням їх запасів, створенням автоматизованих систем керування технологічним процесом масового виробництва харчової продукції (рис. 3.1).

У її виробництві реалізують такі типи компонувань АПЛ: площинне (на одному поверсі виробничого корпусу) та просторове (багатоповерхове) — з використанням гравітаційного переміщення, наприклад на м’ясокомбінатах, молочних, консервних та інших заводах, які переробляють сільськогосподарську сировину.

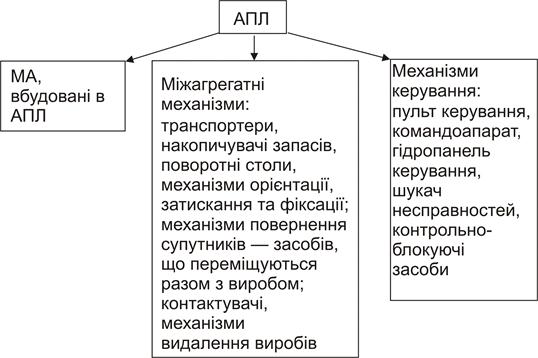

Рис.3.1.Структурна схема розміщення пристроїв у АПЛ

За характером траєкторії потоку об’єктів обробки компонування автоматичної лінії буває замкнене, розімкнене (наскрізне) і комбіноване (рис. 3.2).

Рис. 3.2. Структура АПЛ:

Г — для пакування сигарет; П — для пакування цукерок;

Р (роторне) — розливу рідинного продукту у банки;

З (збіжне) — для фасування та пакування вершкового масла;

р-з (розбіжно-збіжне) — для загортання відливних цукерок

АПЛ побудовані за принципом наскрізного транспортування об’єктів обробки (виробів). Конструкція транспортних пристроїв має кінцеве значення і визначає побудову лінії.

На синхронних АПЛ об’єкти обробки передаються безпосередньо від позиції до позиції, а зупинка однієї з них призводить до зупинки всієї лінії.

Приклад структурної схеми компонування агрегатів і потокових ліній у системі автоматизованого цеху показано на рис. 3.3.

Рис. 3.3.Структура системи автоматизованого цеху
