Лекция 4. Структура информационной системы

Структуру ИС составляет совокупность отдельных ее частей, называемых подсистемами.

Общую структуру информационной системы можно рассматривать как совокупность подсистем независимо от сферы применения. В этом случае говорят о структурном признаке классификации, а подсистемы называют обеспечивающими. Таким об­разом, структура любой информационной системы может быть представлена совокупнос­тью обеспечивающих подсистем (рис. 1).

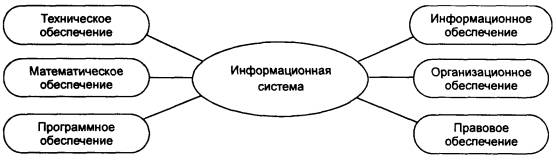

Рис. 1. Структура информационной системы как совокупность обеспечивающих подсистем

Среди обеспечивающих подсистем обычно выделяют информационное, техническое, математическое, программное, организационное и правовое обеспечение.

Информационное обеспечение

Назначение подсистемы информационного обеспечения состоит в своевременном формиро­вании и выдаче достоверной информации для принятия управленческих решений.

Информационное обеспечение — совокупность единой системы класси­фикации и кодирования информации, унифицированных систем документа­ции, схем информационных потоков, циркулирующих в организации, а также методология построения баз данных.

Унифицированные системы документации создаются на государственном, республиканском, отраслевом и региональном уровнях. Главная цель — это обеспе­чение сопоставимости показателей различных сфер общественного производства. Разработаны стандарты, где устанавливаются требования:

1. к унифицированным системам документации;

2. к унифицированным формам документов различных уровней управления;

3. к составу и структуре реквизитов и показателей;

4. к порядку внедрения, ведения и регистрации унифицированных форм документов.

Схемы информационных потоков отражают маршруты движения инфор­мации и ее объемы, места возникновения первичной информации и использования резуль­татной информации. За счет анализа структуры подобных схем можно выработать меры по совершенствованию всей системы управления.

Построение схем информационных потоков, позволяющих выявить объемы информа­ции и провести ее детальный анализ, обеспечивает:

1. исключение дублирующей и неиспользуемой информации;

2. классификацию и рациональное представление информации.

При этом подробно должны рассматриваться вопросы взаимосвязи движения инфор­мации по уровням управления. Следует выявить, какие показатели необходи­мы для принятия управленческих решений, а какие нет. К каждому исполнителю должна поступать только та информация, которая используется.

Техническое обеспечение

Техническое обеспечение — комплекс технических средств, предназна­ченных для работы информационной системы, а также соответствующая документация на эти средства и технологические процессы.

Комплекс технических средств составляют:

1. компьютеры любых моделей;

2. устройства сбора, накопления, обработки, передачи и вывода информации;

3. устройства передачи данных и линий связи;

4. оргтехника и устройства автоматического съема информации;

5. эксплуатационные материалы и др.

К настоящему времени сложились две основные формы организации технического обеспечения (формы использования технических средств): централизованная и частично или полностью децентрализованная.

Централизованное техническое обеспечение базируется на использовании в информационной системе больших ЭВМ и вычислительных центров.

Децентрализация технических средств предполагает реализацию функцио­нальных подсистем на персональных компьютерах непосредственно на рабочих местах.

Перспективным подходом следует считать, по-видимому, частично децент­рализованный подход — организацию технического обеспечения на базе распреде­ленных сетей, состоящих из персональных компьютеров и большой ЭВМ для хранения баз данных, общих для любых функциональных подсистем.

Математическое и программное обеспечение

Математическое и программное обеспечение — совокупность математи­ческих методов, моделей, алгоритмов и программ для реализации целей и задач информационной системы, а также нормального функционирования комплекса технических средств.

К средствам математического обеспечения относятся:

1. средства моделирования процессов управления;

2. типовые задачи управления;

3. методы математического программирования, математической статистики, теории мас­сового обслуживания и др.

В состав программного обеспечения входят общесистемные и специальные программные продукты, а также техническая документация.

К общесистемному программному обеспечению относятся комплексы про­грамм, ориентированных на пользователей и предназначенных для решения типовых задач обработки информации. Они служат для расширения функциональных возможностей ком­пьютеров, контроля и управления процессом обработки данных.

Специальное программное обеспечение представляет собой совокупность про­грамм, разработанных при создании конкретной информационной системы. В его состав входят пакеты прикладных программ, реализующие разработанные модели разной степени адекватности, отражающие функционирование реального объекта.

Техническая документация на разработку программных средств должна содержать описание задач, задание на алгоритмизацию, экономико-математическую модель задачи, контрольные примеры.

Организационное обеспечение

Организационное обеспечение — совокупность методов и средств, регламентирующих взаимодействие работников с техническими средствами и между собой в процессе разработки и эксплуатации информационной системы.

Организационное обеспечение реализует следующие функции:

1. анализ существующей системы управления организацией, где будет использоваться ИС, и выявление задач, подлежащих автоматизации;

2. подготовку задач к решению на компьютере, включая техническое задание на проектирование ИС и технико-экономическое обоснование ее эффективности;

3. разработку управленческих решений по составу и структуре организации, методоло­гии решения задач, направленных на повышение эффективности системы управления.

Организационное обеспечение создается по результатам предпроектного обследования на 1-м этапе построения баз данных, с целями которого вы познакомились при рассмот­рении информационного обеспечения.

Правовое обеспечение

Правовое обеспечение — совокупность правовых норм, определяющих со­здание, юридический статус и функционирование информационных сис­тем, регламентирующих порядок получения, преобразования и использования информации.

Главной целью правового обеспечения является укрепление законности.

В состав правового обеспечения входят законы, указы, постановления государствен­ных органов власти, приказы, инструкции и другие нормативные документы министерств, ведомств, организаций, местных органов власти. В правовом обеспечении можно выделить общую часть, регулирующую функционирование любой информационной системы, и ло­кальную часть, регулирующую функционирование конкретной системы.

Правовое обеспечение этапов разработки информационной системы включает нормативные акты, связанные с договорными отношениями разработчика и заказчика и правовым регулированием отклонений от договора.

Правовое обеспечение этапов функционирования информационной системы вклю­чает:

1. статус информационной системы;

2. права, обязанности и ответственность персонала;

3. правовые положения отдельных видов процесса управления;

4. порядок создания и использования информации и др.
