Для правильного перспективного построения эллипса необходимо рассмотреть способы и приемы изображения квадрата с окружностью на плоскости, используя для этого перспективно лежащий квадрат и его диагонали, на которых отмечаются дополнительные точки. Построение эллипса есть начальный этап работы над построением цилиндра и других тел вращения в вертикальном положении на горизонтальной плоскости.

Окружность — это замкнутая геометрическая линия, все точки которой стоят от центра на равном расстоянии. Эллипс— это замкнутая кривая линия, которая строится на двух взаимно перпендикулярных осях: большой — горизонтальной и малой — вертикальной, делящих друг друга пополам в точке пересечения.

Особенности изображения тел вращения.

Тела вращения характеризуются осью, радиусами оснований и конструктивными точками образующей поверхности тел.

В изображении тел вращения одним из наиболее сложных элементов является рисование окружностей их оснований в перспективе

Эллипсом называется замкнутая кривая, сумма расстояний каждой точки которой от двух данных точек, называемых фокусами, постоянна (Рисунок 1) 1F₁ + 1F₂ = 2F₁ + 2F₂ =... nF₁ + nF₂ =const.

Рисунок 1 Эллипс	Рисунок 2 Построение эллипса по заданному расстоянию между фокусами F1 и F и его большой оси АВ

Рассмотрим пример построения эллипса по заданному расстоянию между фокусами F₁ и F и его большой оси АВ (Рисунок 2). Для этого откладываем от точек А и В по половине расстояния между фокусами и получаем точки Е и Е₁ (таким же образом можно использовать любую точку, взятую на АВ между фокусами). Через точку О перпендикулярно АВ проводим линию, на которой будет расположена малая ось эллипса СD. Для этого делаем засечки на этой прямой из точки F₁ или F радиусом, равным половине длины большой оси, и получаем малую ось эллипса CD.

Рисунок 3 Построение эллипса по заданным осям

Чтобы получить одну точку, принадлежащую эллипсу, необходимо из фокуса F₂ провести дугу R=AE, а из фокуса F₁ провести дугу R=BE, в пересечении дуг получим точку I, принадлежащую эллипсу, так как AE+BE=AB. Таким же способом определяют любую точку эллипса, например точку II, для чего на АВ надо взять точку К.

Построим эллипс по заданным осям большой АВ и малой CD (Рисунок 3). Из точки О изображаем две концентрические окружности, диаметры которых равны заданным осям эллипса. Обе окружности делим на произвольное, но равное число частей, например двенадцать. Через точки деления 1, 2, 3, 4 и т.д. на большой окружности проводим прямые, параллельные CD.

В рисунке под эллипсом следует понимать перспективное изображение окружности, где нет углов, а есть плавный переход от ближней части к дальней.

Цилиндр — геометрическое тело, форма которого состоит из трех поверхностей: двух одинаковых по форме плоских кругов и одной, образующей форму, цилиндрической поверхности.

Изображение цилиндра следует начинать с определении основных пропорциональных величин — диаметра оснований и высоты.
Построение плоскостей кругов оснований производят тем же способом, что и при изображении окружностей — вписыванием в квадрат.
Ось вращения тела (ось цилиндра) всегда перпендикулярна к плоскостям кругов основания. При прорисовывании окружности в квадратах их вертикальные и горизонтальные оси попадают своими концами в середины сторон квадрата, т.е. в точки касания окружности со сторонами поверхности цилиндра.
Рассматривая форму каркаса цилиндра, видим, что нижнее основание шире верхнего, следовательно, ближняя высота поверхности цилиндра больше, чем дальняя. Их различия обусловлены перспективной закономерностью. При этом необходимо заметить, что чрезмерно широкое нижнее основание цилиндра не способствует правильному и убедительному построению рисунка цилиндра. Поэтому ширина нижнего эллипса относительно верхнего должна быть чуть больше, равно как при наблюдении цилиндра с дальней точки зрения, а не с ближней.
При изображении окружностей оснований эллипса на гипсовом цилиндре его нижнее основание следует прорисовывать насквозь, т.е. видимым, с последующим его удалением для продолжения работы с помощью светотеней. Это даст возможность проследить за различиями в размерах оснований.
Завершив перспективное построение окружностей оснований цилиндра, приступайте к прорисовке краев формы образующей поверхности, соединяющей оба круга. При этом линии не должны быть чрезмерно контрастными, так как они находятся дальше, чем ближние поверхности цилиндра — ближние края эллипса и его изображающая поверхность. Однако без усиления линий ближних краев оснований получить в рисунке достаточное впечатление объемно-пространственной формы невозможно. По окончании работы над построением рисунка цилиндра необходимо приступить к его проверке. Проверять следует, отходя от своего места на расстояние не менее 2-4 м, в зависимости от размера рисунка. Чем больше его размер, тем с большего расстояния его следует рассматривать.
Внимательно проверив допущенные в процессе работы ошибки, их следует, не откладывая, исправить.
Изображение цилиндра в горизонтальном положении имеет свои особенности в отличие от построения цилиндра в вертикальном положении. Это обусловлено его цилиндрической образующей поверхностью, связывающей между собой оба круглых основания цилиндра.

Конус и цилиндр в своем основании имеют окружность. Окружность можно вписать в квадрат.

Лежащий на пересечении диагоналей центр квадрата совпадает с центром окружности. Проведя через центр линии, параллельные сторонам квадрата, найдем точки касания окружности с квадратом. Изображая окружность, вписанную в квадрат, лежащий на горизонтальной плоскости в пространстве, мы видим, что окружность в перспективном изображении напоминает эллипс, одна, ближняя к нам, половина которого больше, а другая, дальняя, меньше. По мере удаления и приближения окружности к линии горизонта ее изображение все больше и больше сужается и уменьшается, превращаясь почти в прямую линию, а затем точку схода Р.

Рассмотрим несколько вариантов построения цилиндра.

1. Построение цилиндра, вертикально стоящего на горизонтальной плоскости. Цилиндр ограничен двумя плоскими кругами и округлой поверхностью. Основание цилиндра перпендикулярно центральной его оси, т. е. оси вращения.
Чтобы построить прямо стоящий цилиндр, надо определить сначала линию горизонта, затем построить основание цилиндра, которое будет иметь вид эллипса. В центре цилиндра должна располагаться ось вращения. Основание цилиндра строим по принципу перспективного изображения окружности, вписанной в квадрат. Ось вращения имеет вид вертикальной линии, перпендикулярной основанию цилиндра и расположенной в центре круга. От концов горизонтального диаметра основания цилиндра проведем вверх вертикальные контурные линии, ограничивающие его с боков. Построим верхнюю плоскость цилиндра, которая будет выглядеть по-разному в зависимости от того, на каком уровне по отношению к линии горизонта будет расположена высота цилиндра (если ниже линии горизонта — то в виде эллипса, если на уровне линии горизонта — то в виде прямой, если выше линии горизонта — то в виде полуокружности).

Чем дальше линия горизонта будет находиться от уровня расположения окружности, тем больше окружность будет приближаться к кругу. Чем ближе уровень расположения окружности к линии горизонта, тем больше будет она приближаться к прямой линии.

2. Изображение цилиндра, лежащего на горизонтальной плоскости. Если цилиндр лежит на горизонтальной плоскости и развернут под случайным углом к картинной плоскости, то ось вращения и боковые стороны цилиндра будут сходиться в одной точке схода на линии горизонта как взаимно параллельные линии. Окружности цилиндра в виде эллипсов по мере удаления в глубь пространства будут сокращаться, т. е. пропорционально уменьшаться по величине.

Если цилиндр расположен наклонно и под углом к картинной плоскости, то точка схода оси вращения и боковых линий цилиндра будет выше линии горизонта. Окружности цилиндра в виде эллипса по мере удаления вглубь и вверх не будут сужаться, а наоборот, их форма будет принимать более округлый вид.

Рассмотрим варианты построения конуса.

1. Построение вертикально стоящего на горизонтальной плоскости конуса ведется по тому же принципу, что и вертикально стоящего цилиндра. Сначала строим основание конуса, которое будет изображаться в виде эллипса. Строим большую ось эллипса, затем ось вращения. На оси вращения находим вершину конуса и соединяем ее с концами диаметра основания, т. е. с большой осью эллипса. Получаем очертания конуса.

2. Построение лежащего на горизонтальной плоскости конуса ведется по принципу построения лежащей четырехгранной пирамиды, в которую вписывается конус. В квадрат плоскости основания лежащей пирамиды вписываем основание конуса и проводим касательные от вершины пирамиды к окружности основания конуса. Получаем изображение конуса, лежащего на горизонтальной плоскости.

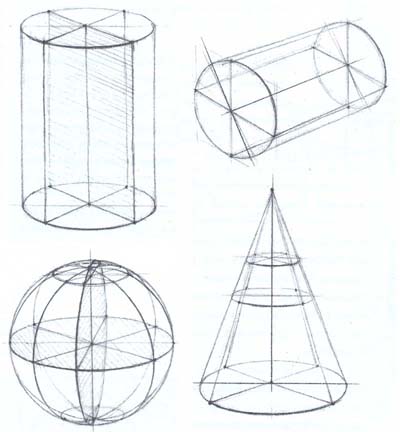

Тела вращения характеризуются осью, радиусами оснований и конструктивными точками образующей поверхности тел. Чтобы лучше разобраться в принципах конструктивного построения формы цилиндра и конуса, следует обратить внимание на рис. 44, где они изображены в виде прозрачных проволочных моделей. На рисунках ясно выражены конструктивная основа и объемно-пространственная характеристика формы предметов. Задача состоит в том, чтобы научиться грамотно и правильно изображать их на плоскости. Для этого необходимо усвоить основные принципы и способы конструктивного построения таких изображений.

Рис.44	Рис.45

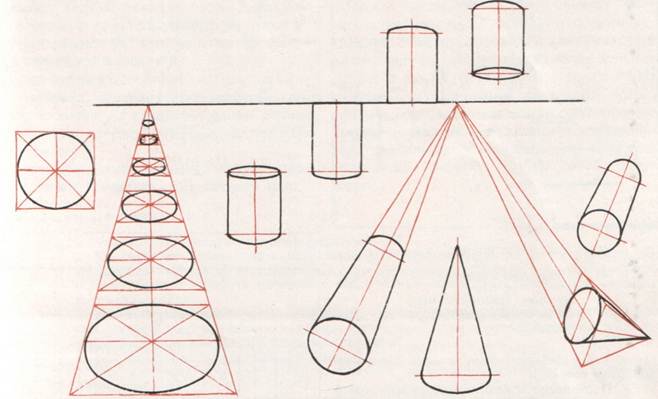

Прежде чем перейти к построению тел вращения необходимо обратить внимание на одно обстоятельство. В изображении тел вращения одним из наиболее сложных элементов является рисование окружностей их оснований в перспективе. Для наглядности приведен рис.46, где показаны типичные ошибки, допускаемые студентами при рисовании оснований цилиндров. Так, основание первого представляет собой фигуру из двух дуг, образующих при пересечении острые углы по краям, из-за чего отсутствует впечатление круга в ракурсе. Во избежание подобных ошибок, попробуем выполнить следующую работу. Вырежем из картона круг, вставим по его краям симметрично две кнопки с пластмассовой головкой. Затем, держа большим и указательным пальцами головки кнопок, рассмотрим круг в разных наклонных положениях. Вращая его вдоль оси, мы увидим, как окружность изменяет форму, превращаясь из круга в более узкую фигуру. Но как бы мы ни поворачивали круг, он никогда не образует углов, а принимает форму замкнутой кривой с плавным изгибом очертаний боковых контуров. Для примера рассмотрим рисунок колец, расположенных в разном перспективном ракурсе (см. рис.45). В зависимости от положения колец в ракурсе, их форма постепенно изменяется. Чем выше линия горизонта, тем больше расширяется кольцо (круг, окружность) и, наоборот, по мере приближения к линии горизонта кольцо сужается, превращаясь постепенно в форму в виде прямой линии, когда линия горизонта (уровень глаза) окажется на одном уровне с кольцом.

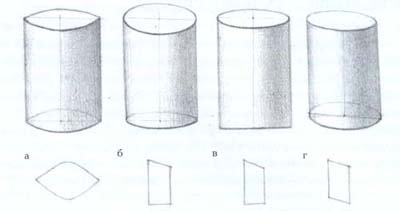

Рис.46. Типичные ошибки, допускаемые при рисовании цилиндра: а - вид сверху; б,в,г, - вид слева	Рис.47

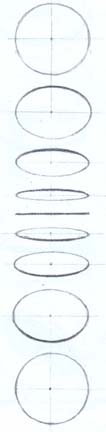

При низком расположении линии горизонта изменение форм колец происходит точно таким же образом, как и в первом случае. Особого внимания заслуживает положение кольца на уровне глаз наблюдателя, когда оно представляет собой прямую линию. В этом случае не только кольцо, но и любая горизонтальная плоскость будет видна как прямая линия, причем не только при горизонтальном, но и вертикальном, и наклонном их положении.

Рассмотрев и изучив окружности и их изменения в перспективном ракурсе, можно перейти к способам и приемам изображения окружностей на плоскости.

Окружность - это замкнутая геометрическая линия, все точки которой отстоят от центра на равном расстоянии.
Эллипс - это замкнутая кривая линия, которая строится на двух взаимно перпендикулярных осях: большой - горизонтальной и малой - вертикальной, делящих друг друга пополам в точке пересечения. В рисунке под эллипсом следует понимать перспективное изображение окружности, где нет углов, а есть плавный переход от ближней части к дальней.

Рис.48

Для правильного перспективного построения эллипса необходимо рассмотреть способы и приемы изображения квадрата с окружностью на плоскости, используя для этого перспективно лежащий квадрат и его диагонали, на которых отмечаются дополнительные точки (рис.48). Построение эллипса есть начальный этап работы над построением цилиндра и других тел вращения в вертикальном положении на горизонтальной плоскости. В качестве примера перспективного построения окружности возьмем предмет, форма которого есть окружность, - спортивный обруч. Для оптимального рассмотрения предмета в ракурсе обруч положим на пол на расстоянии 6-7 метров. Изображение следует начинать с определения линии горизонта и точки схода на ней. В этом случае точка схода окружности обруча будет находиться на уровне вашего глаза (линия горизонта). Определив линию горизонта, пометьте на ней точку схода, а от нее проведите перпендикулярную линию, на которой нужно отметить центр окружности обруча. Через эту точку следует провести горизонтальную линию, параллельную линии горизонта, отложить на ней вправо и влево радиусы обруча, а полученные точки соединить с точкой схода. Имея линии схода с учетом перспективных сокращений, приступайте к определению на глаз длины малой оси эллипса.

Постройте квадрат в перспективе таким образом, чтобы его стороны проходили через полученные засечки. Для этого нужно обвести уже намеченные вспомогательные линии, уходящие в глубину точки схода. Правильной прорисовке окружности способствует определение ее центра, для чего соединяют двумя диагональными линиями противоположные пространственные углы квадрата. Их пересечение даст центр окружности, через который по горизонтали проходит большая ось эллипса. Причем, большая ось эллипса на горизонтальной плоскости всегда горизонтальна, ее длина соответствует горизонтальному диаметру окружности. Его малая ось определяет вертикальную ширину эллипса и находится под прямым углом к большой оси.

Следует уточнить, что при пересечении двух диагоналей точка пересечения должна лежать на вертикальной линии, а не в стороне. Определяя большую ось эллипса, намечайте точки на пересечении с линиями, уходящими в точку схода, а также точки, находящиеся вдоль средней линии - на пересечении с горизонтальными сторонами квадрата, так как эти точки будут основой для правильной прорисовки окружности в квадрате. Вместе с тем, они необходимы для определения точек касания окружностей со сторонами квадрата. Правильно определив их, приступайте к прорисовке окружности (эллипса). По мере ее завершения следует усилить ближнюю часть, а дальнюю - ослабить. Это придает рисунку впечатление пространственности формы.

Как показывает педагогическая практика, большую трудность для студентов представляет построение окружности (эллипса) в квадрате, особенно при изображении архитектурных деталей (капителей) и других сложных форм, связанных с сочетанием цилиндрических тел с квадратными. Так, например, производя построение капители дорического ордера, вписывая окружность в ромб квадратной абаки, зачастую неверно определяют ее горизонтальное положение - большую ось эллипса, что ведет к искажению изображения окружности эллипса и рисунка в целом. Независимо от положения углов ромба капители, эллипс, как уже упоминалось выше, должен находиться всегда в горизонтальном положении. Поэтому рекомендуется начинать построение подобных предметов с правильного построения эллипса окружности..

Этапы рисования группы геометрических тел:

I этап.
Компоновка, размещение группы предметов на плоскости листа.
Наметив на листе бумаги местоположение группы предметов, следует приступить к определению размеров отдельных предметов. Соотнося их друг с другом с учетом взаимного расположения, следует наметить легкими линиями основные контуры предметов.

II этап.
Перспективное построение конструкций объемных тел.
Строя изображение предметов в перспективе, важно уделять особое внимание пропорциональному соотношению частей предметов между собой и с целым, так как правильно взятые пропорции в рисунке во многом предопределяют исход всей работы над построением изображения и всего рисунка в целом. Чтобы проследить за ходом построения отдельного предмета, нужно прорисовывать легкими линиями все его основные очертания, а затем нанести на теневые участки легкую светотень, тем самым подготавливая рисунок к полной светотональной проработке форм.
Прежде чем перейти к светотональной проработке форм, необходимо проверить правильность решения предыдущих этапов работы. От того, насколько правильно построен и подготовлен рисунок к завершающему этапу, будет зависеть дальнейший ход работы. По мере завершения двух первых этапов работы не следует считать рисунок окончательным и безошибочным, так как в процессе рисования, как правило, допускаются те или иные ошибки. Поэтому переходить к детальной проработке форм следует, исправив ошибки и еще раз проверив пропорции, построение и перспективу.

III этап.
Светотеневая проработка форм и подведение итогов работы.
Данный этап можно отнести к одним из самых трудоемких и длительных, когда студенту предстоит довести рисунок до определенной степени завершенности, применяя все свои знания и умения практического выражения характера формы светотенью.
